Арочный профнастил НС35ПГ в Москве

Арочный профнастил НС35ПГ изготавливается по фактической геометрии металлокаркаса: задаются радиус кривизны, длина по дуге и параметры опирания. Цена от 920 р./пог.м, срок изготовления 1–3 дня, доставка по Москве 2–5 дней, гарантия 15 лет, минимальная партия — 50 м².

Написать в Max Открыть каталог

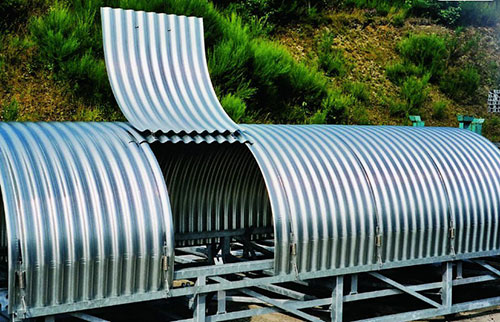

Арочный профнастил НС35ПГ для укрытий конвейеров

От исходных размеров до готовой партии

01
Сбор геометрии объекта
Для технического задания фиксируют ширину перекрываемого участка, стрелу подъема, длину элемента, шаг прогонов, материал основания, вариант защитного слоя и разбивку по позициям.
02
Расчет рабочей схемы
Проверяется, соответствует ли несущая способность НС35ПГ выбранной схеме опирания. В расчет включают очертание укрытия, расстояние между прогонами и предполагаемые воздействия на оболочку.
03
Формирование карты изделия
В карте детали указывают толщину стали, защитное исполнение, направление кривизны, радиус, длину, узлы сопряжения и перечень сопутствующих элементов.
04
Профилирование и радиусная гибка
Заготовке сначала придают трапециевидный рельеф, после чего прокатывают на вальцах до требуемой дуги. Геометрию сверяют с шаблоном, а также контролируют кромки и совпадение элементов одной серии.
05
Маркировка монтажных позиций
Каждый элемент обозначают по участку установки, чтобы детали с неодинаковыми радиусами и длинами сразу распределялись по соответствующим пролетам без повторной сортировки.

Исполнения НС35ПГ для разных условий

Окрашенный НС35ПГ 1060 0.5

Полимерное покрытие защищает тонколистовую сталь и позволяет согласовать оболочку с фасадом, кровлей либо корпоративной палитрой объекта. Исполнение подходит для легких укрытий и архитектурно заметных участков.

толщина стали 0,5 мм
цветной полимерный слой

Нержавеющий НС35ПГ 1060 1.0

Нержавеющая сталь применяется в зонах, где поверхность регулярно контактирует с влагой, технологическими испарениями или загрязнениями. Толщина 1,0 мм повышает устойчивость детали к локальным деформациям.

нержавеющая сталь 1,0 мм
для влажной и агрессивной среды

Окрашенный НС35ПГ 1060 0.8

Лист толщиной 0,8 мм сочетает выраженную пространственную жесткость с декоративным полимерным слоем. Такой вариант выбирают для протяженных радиусных участков и конструкций с увеличенным шагом опор.

толщина стали 0,8 мм
повышенная жесткость оболочки

Защитные поверхности и палитра НС35ПГ

Исполнение поверхности выбирают с учетом влажности, загрязнений и роли конструкции в облике здания. Цинковый слой подходит для утилитарных сооружений, полимерная окраска дает согласованный оттенок, а нержавеющий металл используют при усиленных требованиях к сопротивлению коррозии. На широких дугах матовая фактура уменьшает заметность бликов, тогда как гладкий глянец легче очищать.

RAL 6005

Темно-зеленый тон органично смотрится рядом с озеленением, на хозяйственных корпусах и закрытых участках транспортных линий.

RAL 7024

Графитовый оттенок сочетается с темными металлоконструкциями, лаконичными фасадами и современной промышленной архитектурой.

RAL 8017

Глубокий коричневый цвет удобно комбинировать с кирпичом, темной кровлей и отделкой складских либо производственных зданий.

Оцинковка

Нейтральная металлическая поверхность без декоративного слоя предназначена прежде всего для функциональных инженерных оболочек.

RAL 7016

Антрацитовый тон подчеркивает геометрию навесов, входных групп, павильонов и отдельных элементов производственного корпуса.

RAL 9003

Светлый белый оттенок визуально облегчает крупную оболочку и подходит для контрастных примыканий или светлых фасадов.

Элементы для сборки арочной системы

Профили ЛСТК

Холодногнутые профили используют для прогонов, стоек и вспомогательных рам, к которым крепится радиусная металлическая оболочка.

Крепеж

Саморезы с эластичной EPDM-прокладкой формируют герметичные точки фиксации; уплотнительные материалы закрывают продольные и поперечные стыки.

Профнастил

Прямолинейные листы применяют на торцах, боковых стенках и других плоскостях, где радиусная формовка не требуется.

Где радиусный лист упрощает конструкцию

НС35ПГ образует непрерывную дуговую поверхность без многочисленных коротких вставок и сложной подрезки прямого листа. Материал используют над конвейерными трассами, оборудованием, проходами и технологическими площадками. В составе ограждения периметра могут применяться сетки, которые сохраняют обзор и естественный воздухообмен вокруг закрываемой зоны.

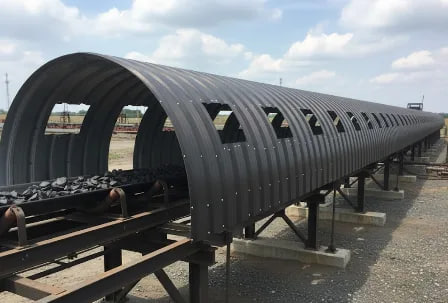

Доборные элементы для кровельных узлов галереи

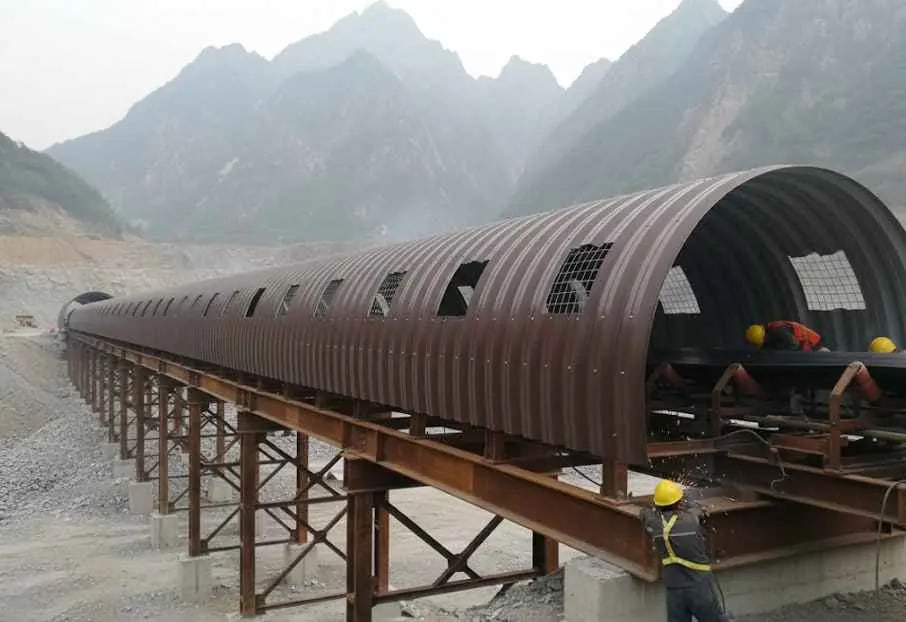

Крепеж для профлиста на промышленном объекте

Параметры, определяющие рабочую схему

Точность спецификации зависит от толщины заготовки, величины радиуса, длины элементов, способа соединения и конфигурации основания. Эти данные рассматривают совместно: изменение одного параметра влияет на жесткость, шаг крепления и форму примыканий. Для организованного отвода осадков в конструкцию включают водосток, направляющий воду за пределы опор и мест сопряжения.

Исходный металлТолщина листа, вид сплава, поверхностная защита
ФормаКривизна, длина по дуге, совпадение деталей
ПоверхностьЦинк, цветной полимер либо нержавеющий металл
СопряженияСаморезы, уплотнения, планки сопряжения
ОснованиеРазмеры каркаса, шаг опор, последовательность монтажа

Что проверить до передачи задания

Снимите контрольные размеры

Эскиз или фотография не заменяют обмер каркаса. Ошибка в стреле подъема либо ширине пролета приводит к несовпадению дуги, смещению точек фиксации и ступенчатой линии края.

Сопоставьте дугу с прогонами

Нужно заранее определить шаг опорных элементов, ширину полки, направление нахлеста и расположение стыков. Тогда крепление приходится на расчетные зоны, а оболочка равномерно воспринимает нагрузку.

Учтите эксплуатационную среду

При выборе поверхности оценивают влажность, пылевую нагрузку, контакт с реагентами и температурные колебания. Для открытых видимых участков удобна полимерная окраска, для технических — цинковая защита.

Организуйте безопасную монтажную зону

Рядом с местом сборки предусматривают свободный участок для раскладки радиусных деталей и безопасного перемещения монтажной техники. На проездах, примыкающих к опорам и облицовке, устанавливают отбойники дорожные, уменьшающие риск контакта автомобиля с готовой конструкцией.

Критерии выбора НС35ПГ для конкретной конструкции

Учитывайте функцию оболочки

Для конвейерной галереи приоритетны жесткость и стабильность дуги, для входной группы — аккуратность поверхности, для кожуха оборудования — защита от осадков и возможность локальной замены элемента.

Сверяйтесь с фактическим каркасом

После сварки ферм и установки прогонов реальные размеры могут отличаться от проектных. Контрольный обмер позволяет привязать радиус и длину листов к уже сформированной несущей системе.

Оценивайте видимую поверхность

Матовая фактура делает отражения мягче и менее заметными на протяженной дуге. Гладкая окрашенная поверхность проще очищается, а оцинкованный металл уместен там, где декоративность вторична.

Разделяйте неодинаковые элементы

Детали с разной длиной, направлением изгиба или радиусом оформляют отдельными позициями. Такая разбивка упрощает контроль геометрии и исключает смешивание элементов при сборке.

Технические характеристики и состав системы

Характеристика	Исполнение
Наименование изделия	Арочный профнастил НС35ПГ
Область применения	Конвейерные укрытия, радиусные навесы, технологические галереи
Толщина стального листа	0,5 / 0,8 / 1,0 мм
Полезная / габаритная ширина	1000 мм / 1060 мм
Высота профиля	35 мм
Защитное исполнение	Оцинковка, полимерная окраска, нержавеющая сталь
Цветовое решение	Оттенки по шкале RAL
Варианты стали	Сталь 08пс / AISI 304
Схема бокового стыка	Перекрытие одной либо двух волн
Опорная конструкция	Металлокаркас, радиусные фермы, стальные прогоны
Рекомендуемая фиксация	Саморезы по металлу с уплотняющей EPDM-шайбой
Рабочий температурный диапазон	от −60 °C до +80 °C
Особенность применения	На скатах менее 8° требуется дополнительное уплотнение соединений

Единообразие исходного металла

Для одной конструкции используют совместимые по толщине, типу стали и виду поверхности заготовки. Это помогает сохранить одинаковую форму дуги и единый внешний вид всей оболочки.

Сопряжения и герметизация

Помимо листов предусматривают саморезы с EPDM-шайбой, уплотнительные ленты, торцевые планки, элементы примыкания и детали закрытия верхних стыков.

Когда выбрать более низкий профиль

На небольших декоративных фрагментах волна высотой 35 мм может выглядеть непропорционально крупной. Для таких зон рациональнее рассмотреть марку с менее выраженным рельефом.

Подготовка технического задания

До запуска формируют перечень позиций с размерами, радиусами, толщинами, покрытиями и количеством элементов. Чем точнее эта ведомость, тем проще сопоставить готовые детали с участками каркаса.

Частые вопросы по арочному НС35ПГ

Можно ли использовать только листы и доборы?

Да. Радиусные элементы, крепеж и планки допускается применять как самостоятельный комплект, а монтаж выполнять силами подрядной организации на объекте.

Почему радиус нельзя задавать приблизительно?

Даже небольшое отклонение меняет посадку профиля на прогоны. Точное значение кривизны необходимо, чтобы точки фиксации совпали с основанием, а край оболочки сохранил ровную линию.

Допустимы ли разные радиусы в одной спецификации?

Допустимы. Для каждого варианта составляют отдельную позицию с длиной, толщиной, направлением изгиба, цветом и количеством, чтобы элементы не смешивались при монтаже.

Подходит ли НС35ПГ для неотапливаемых сооружений?

Да, при условии корректного расчета каркаса и шага прогонов. Профилированная форма повышает пространственную жесткость оболочки и помогает воспринимать климатические воздействия.

Как сопоставить покрытие с условиями эксплуатации?

На открытых и визуально заметных участках применяют полимерную окраску. Для утилитарных зон используют оцинковку, а при постоянной влажности или агрессивных примесях рассматривают нержавеющую сталь.

Какие данные чаще всего упускают в задании?

Обычно не указывают направление изгиба, реальный шаг прогонов, ориентацию нахлеста и отличия между похожими позициями. Эти сведения необходимо занести в ведомость до изготовления деталей.
