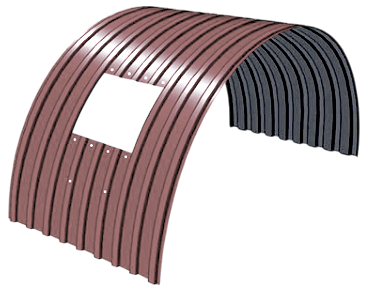

Арочный профнастил для укрытия конвейеров С17ПГ в Москве и Московской области

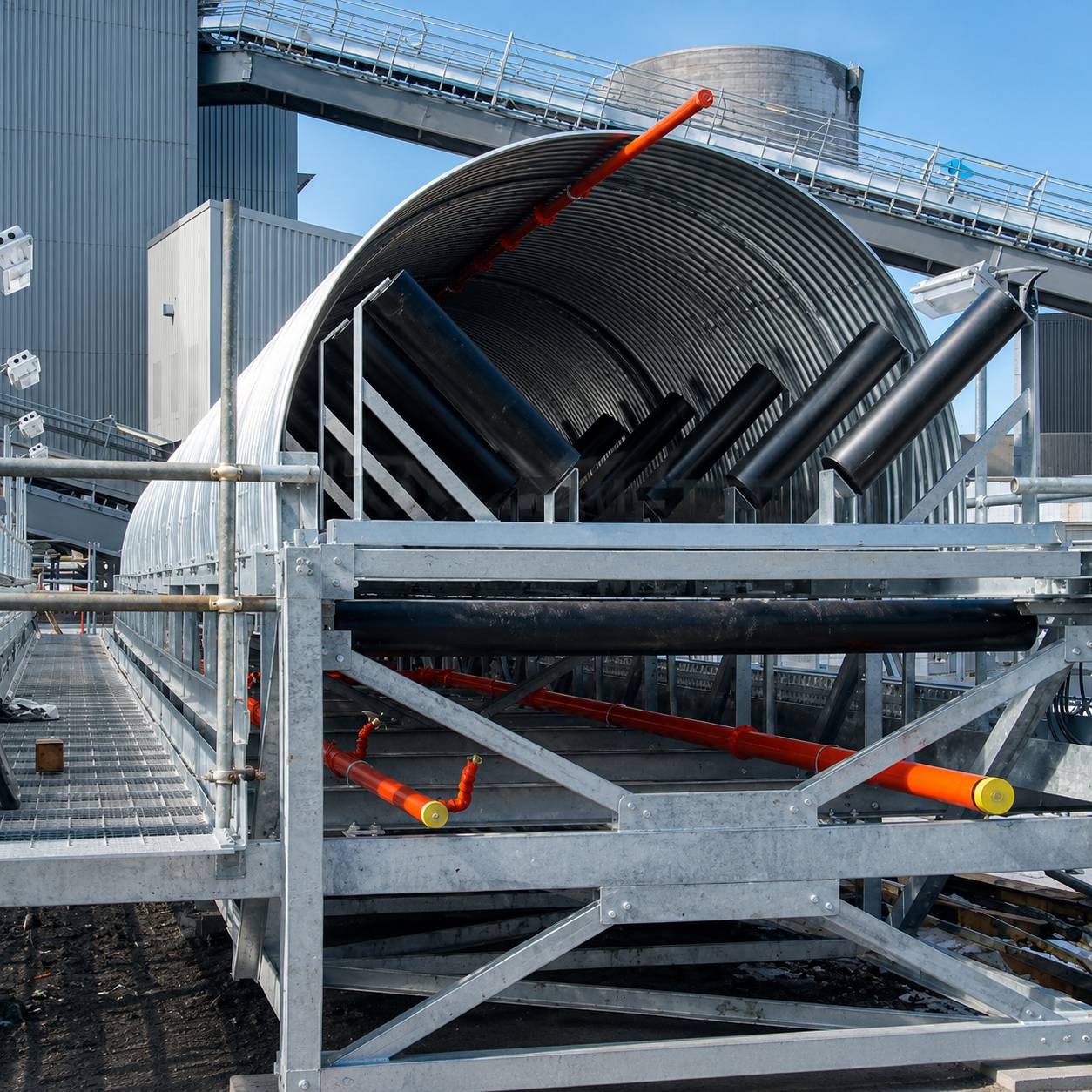

С17ПГ применяют как арочный кожух над ленточным конвейером, пересыпкой или галереей, где нужно закрыть сырье, ролики и привод от дождя, снега, ветра и пыли. Изготавливаем по радиусу объекта, длине дуги и схеме опор. Цена от 1001 руб./м², производство 1-3 дня, доставка по Москве и МО 4-5 дней, гарантия 20 лет. Минимальный заказ — 50 м².

От 1001 руб./м²Производство 1-3 дняГарантия 20 лет

Написать в MAX Каталог

Условия заказа и поставки

Перед расчетом уточняем ширину ленты, габарит оборудования, радиус оболочки, шаг прогонов, наличие ревизионных люков, среду и адрес разгрузки.

Гибка под радиус

Заготовку вальцуют под заданную дугу, чтобы кромки легли на раму без натяжения и перекоса.

Защита от среды

Для улицы, цементной пыли или сырого склада подбирают цинк, полимер и цвет по доступной карте RAL.

Узел без простоев

В партии учитывают рядовые листы, доборные планки, саморезы с EPDM-шайбой и запас на подрезку.

Доставка на объект

Маршрут согласуют с учетом длины пачек, пропусков, места складирования и работы действующей линии.

Варианты исполнения С17ПГ

Один и тот же профиль работает по-разному: для закрытого цеха важна геометрия, для улицы — покрытие и узлы примыкания.

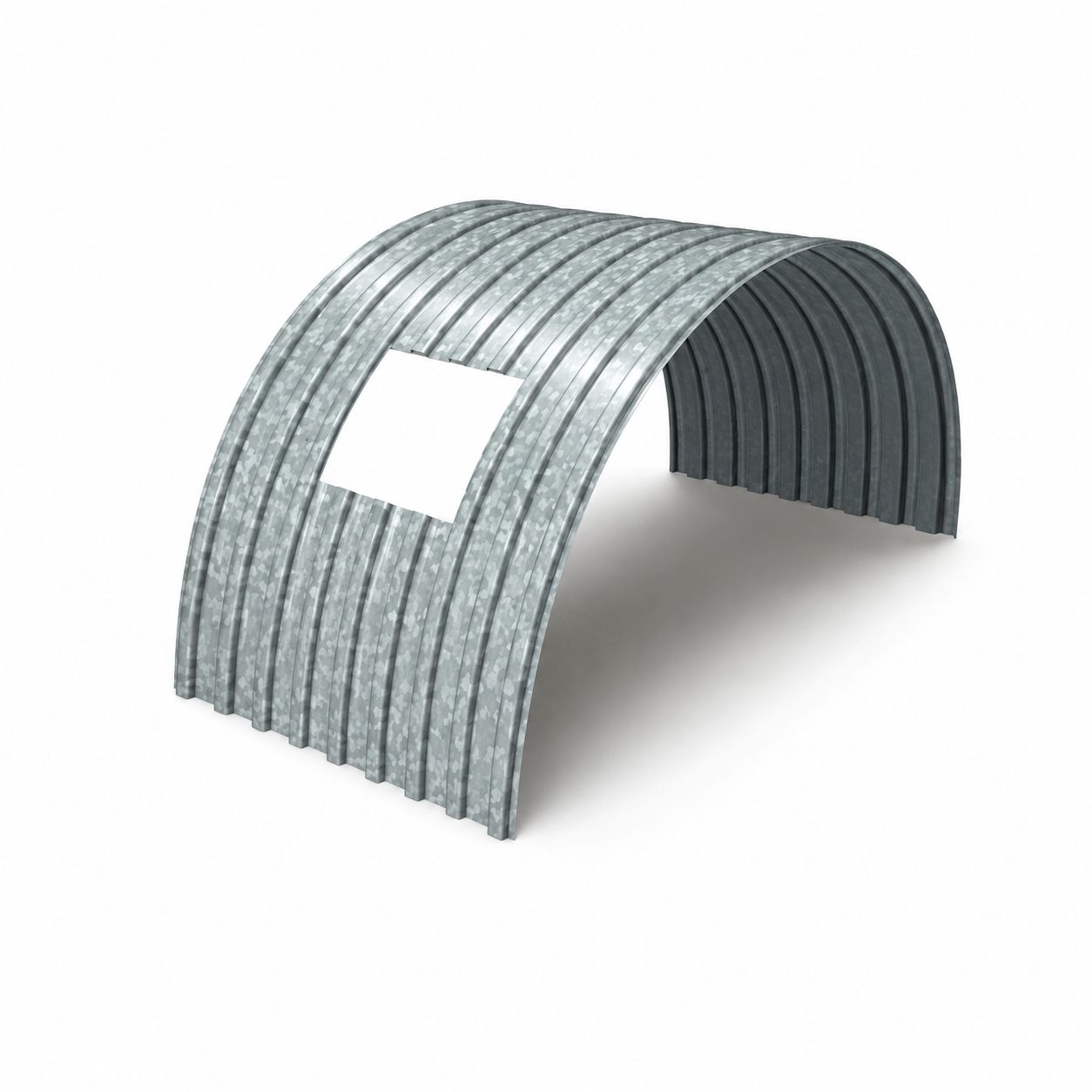

Оцинкованный

Практичное решение для сухих галерей, ремонтных кожухов и линий внутри здания, где нет постоянного контакта с реагентами.

Цеха и навесы
Без декоративного слоя
Меньше вес обшивки

Подробнее

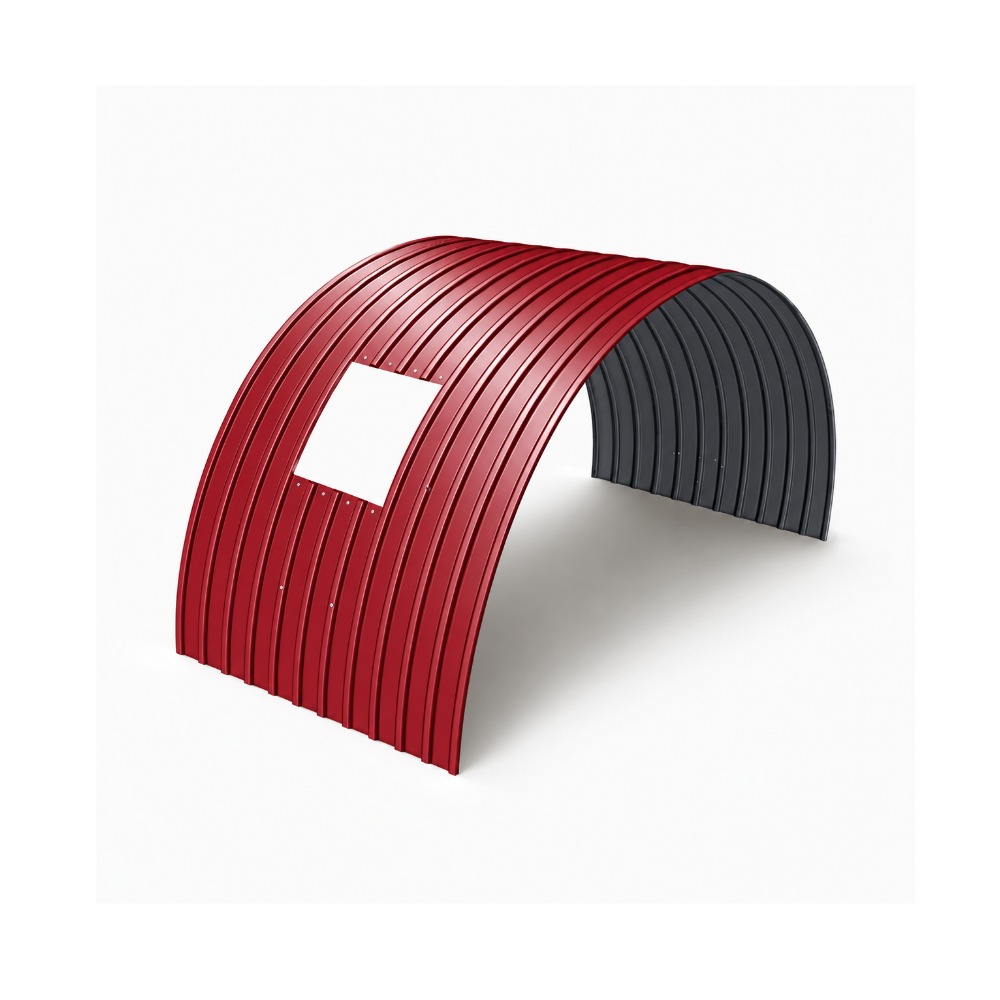

С полимерным слоем

Подходит для открытых конвейеров, площадок погрузки и узлов, видимых с территории предприятия.

Улица и снег
Цвет под объект
Защита лицевой стороны

Подробнее

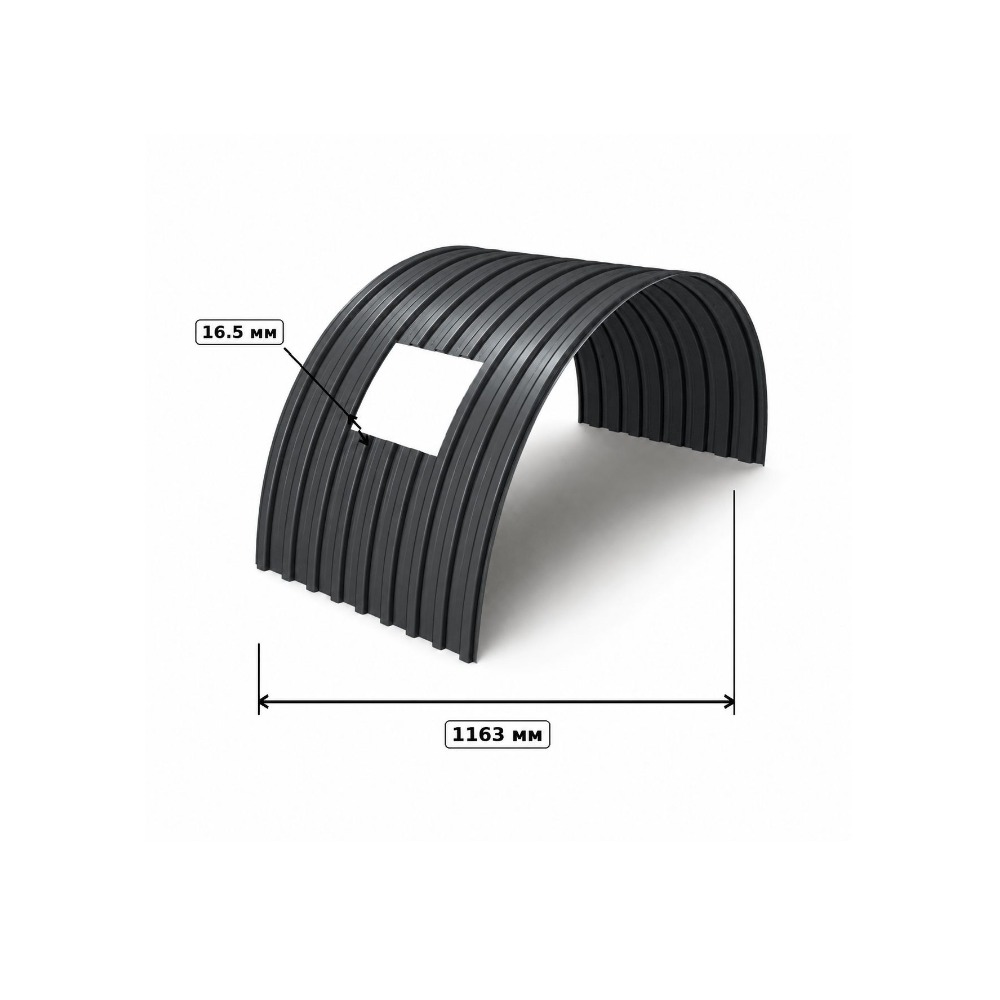

По размерам объекта

Листы подгоняют под существующую раму, чтобы не переносить опоры и не переделывать площадки обслуживания.

Новые и старые линии
Меньше отходов
Привязка к чертежу

Подробнее

Параметры для заказа

Данные ниже нужны для сметы, раскроя и проверки совместимости с каркасом. Недостающие значения берут из проекта или замеров.

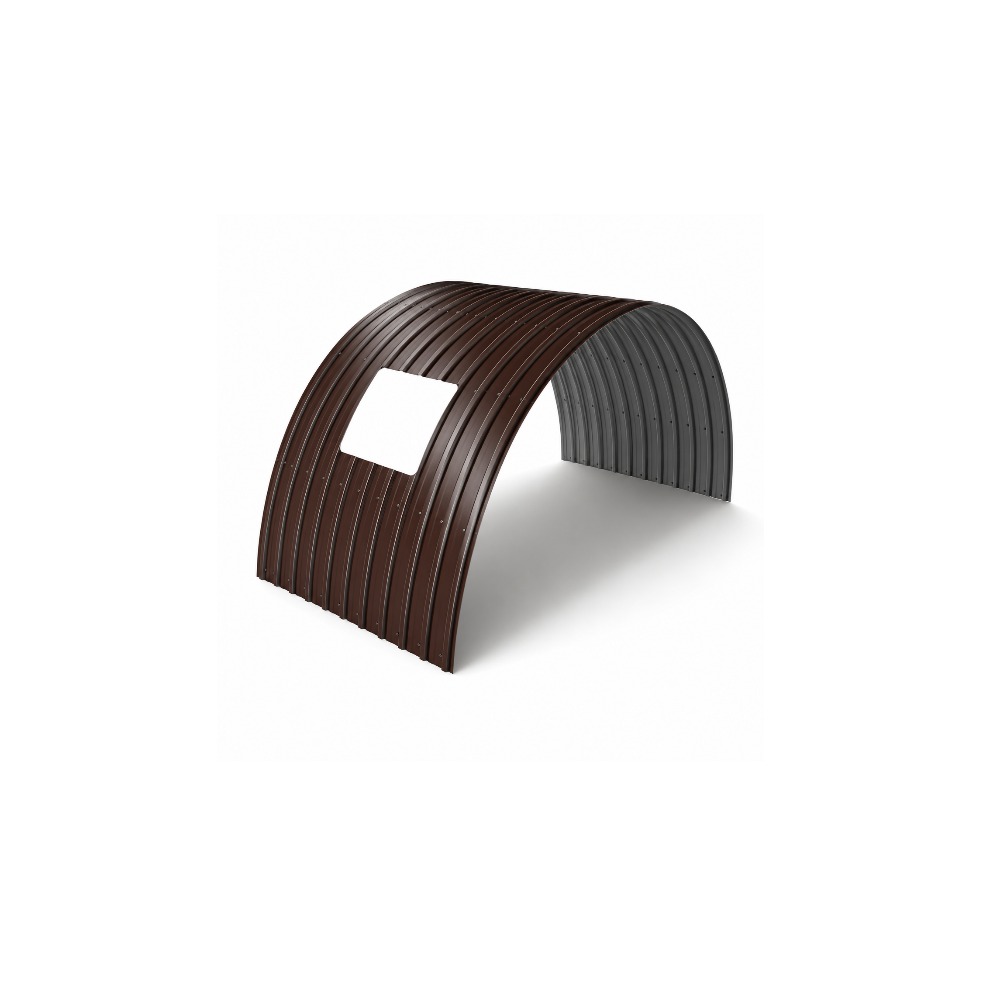

Тип	Арочный профилированный лист С17ПГ
Назначение	Кожухи конвейеров, галереи, пересыпки, закрытие приводных зон
Толщина	Подбирается по нагрузке, радиусу и шагу опор
Ширина	Рабочая и полная ширина уточняются по карте изделия
Длина	По проекту, радиусу и условиям перевозки
Утеплитель	Не применяется; теплопроводность не нормируется
Покрытие	Оцинкованное или полимерное
Цвет RAL	Для окрашенной партии — по согласованию
Сталь	Марка зависит от партии и спецификации
Соединение	Боковой нахлест по волне, торцевой — по схеме узла
Вес	Зависит от толщины стали, длины и покрытия
Основание	Дуги, фермы, прогоны, рамы защитного кожуха

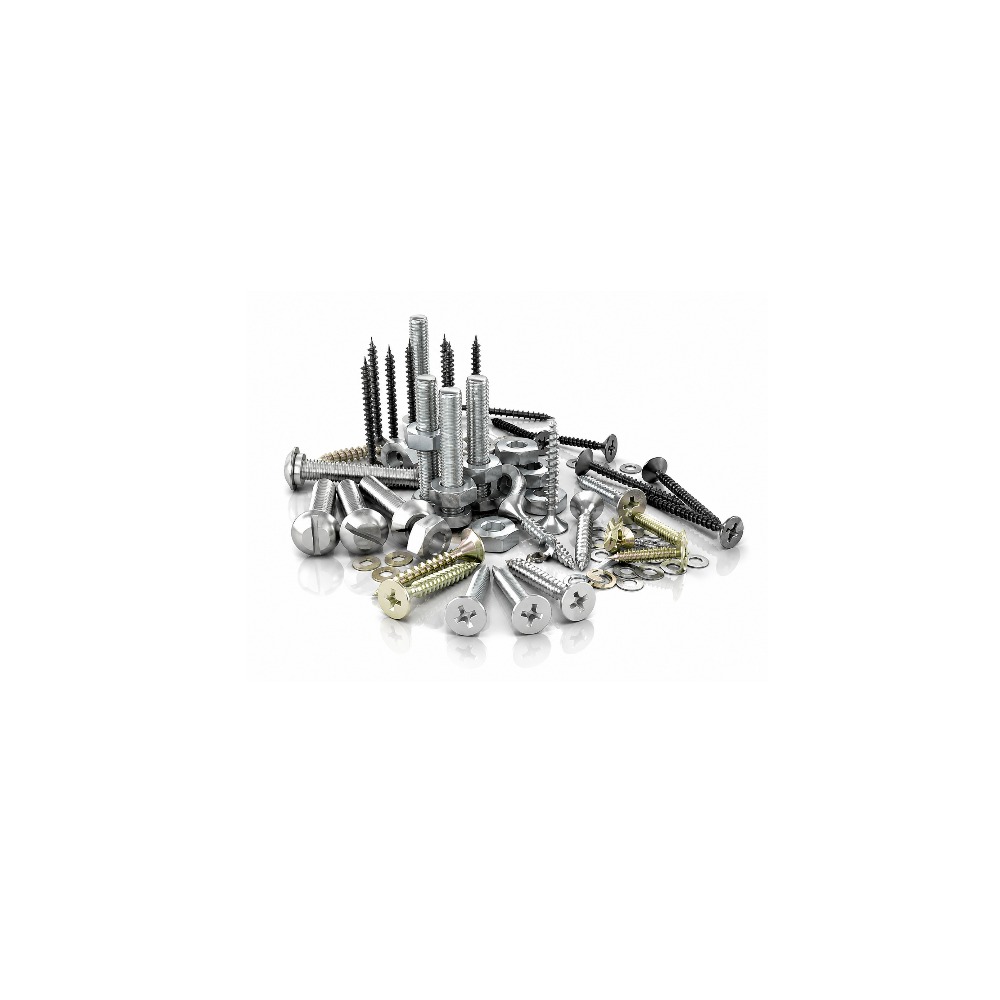

Фиксация	Саморезы с EPDM-шайбой, заклепки, прижимные планки
Герметизация	По требованию к защите ленты, датчиков и электропривода
Ограничения	Не заменяет несущую ферму, теплоизоляцию и силовой экран
Хранение	На прокладках, под укрытием, без контакта с грязью и реагентами

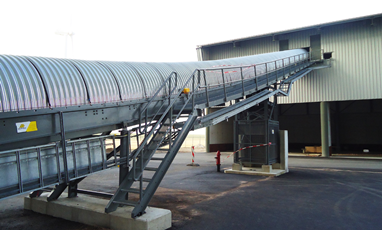

Где применяется арочный профнастил для укрытия конвейеров С17ПГ

Материал закрывает транспортируемую массу и оборудование, но не воспринимает основные нагрузки каркаса.

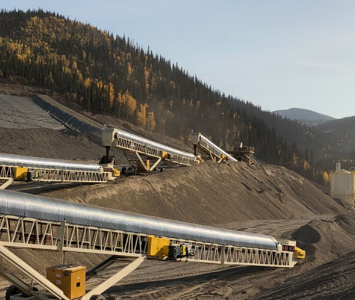

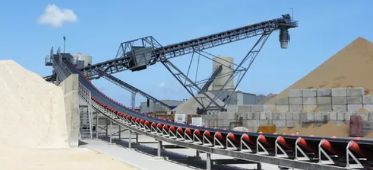

На бетонных узлах и дробильных линиях кожух защищает щебень и песок от намокания. На элеваторах он уменьшает занос снега к ленте и роликоопорам.

На складах сыпучих материалов важны съемные секции: через них обслуживают скребки, ролики, датчики схода и аварийные тросы.

Если торец галереи нужно закрыть плоской вставкой, рядом с арочным участком используют гофролист для экранов и технологических перегородок.

Для горячих зон, химически активной пыли, ударов ковшом или полной шумоизоляции нужен другой узел и отдельный расчет.

Сколько стоит заказ с доставкой

Цена за объём с доставкой зависит от радиуса, толщины, покрытия, длины партии, набора доборов и условий разгрузки.

РадиусЧем сложнее дуга, тем дольше настройка гибочного оборудования.

Толщина сталиЕе выбирают по снегу, ветру, расстоянию между прогонами и доступу для обслуживания.

ПокрытиеЦинк, полиэстер и другие варианты дают разный ресурс во влажной или пыльной среде.

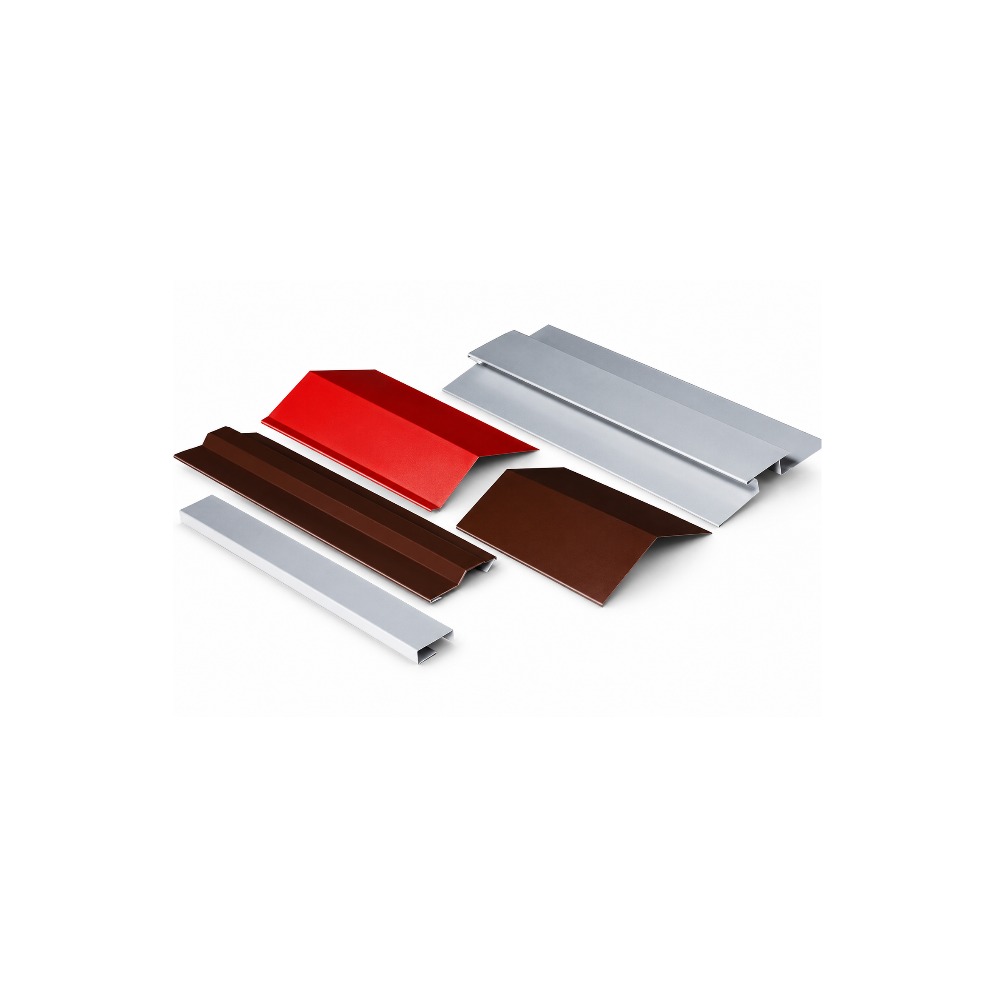

ДоборыТорцевые планки, прижимы, уплотнитель и люки считают по спецификации.

ЛогистикаНа стоимость влияют длина пачки, тоннаж машины, пропуск и ручная подача к месту установки.

Сроки производства, наличие и комплектация

Заготовки проверяем по складу, после согласования радиуса резервируем окно вальцовки. В счете отдельно фиксируем изготовление, дату отгрузки и привоз по Москве или области.

В комплект могут входить арочные листы, торцевые планки, боковые закрытия, уплотнитель, метизы, элементы люков и узлы примыкания. При легкой схеме раму часто собирают из профилей ЛСТК после проверки снеговой и ветровой нагрузки.

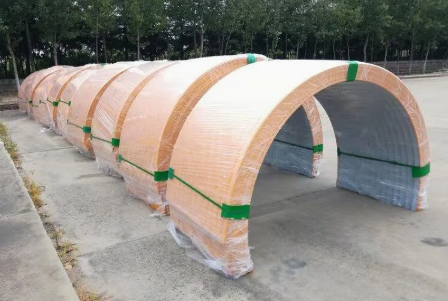

Пачки принимают на ровную площадку. Их нельзя бросать на грунт, волочить по бетону, хранить под пленкой без проветривания или резать абразивом рядом с готовыми листами.

Установка и рабочие нюансы

Кожух ставят после проверки дуг, прогонов и диагоналей. Любой перекос потом виден по линии кромки.

Самая дорогая ошибка — крепление к раме с разным радиусом. Лист начинает пружинить, открывает щель на нахлесте и шумит при порывах ветра.

Метизы ставят через гребень или в заданную зону по схеме. Сверловку очищают от стружки, а места реза закрывают краской или планкой.

Над приводом, шкафами автоматики и датчиками стыки уплотняют, чтобы вода не попадала на оборудование.

Когда требуется теплый закрытый проход для персонала или защиты продукта от промерзания, вместо одинарного листа рассматривают арочные сэндвич панели с проектной привязкой.

После установки проверяют отсутствие острых кромок, доступ к ревизии, зазор от движущихся частей и надежность торцевых примыканий.
