RAL 8017
Коричневый оттенок для кассет, интегрированных в фасады с кирпичной отделкой.

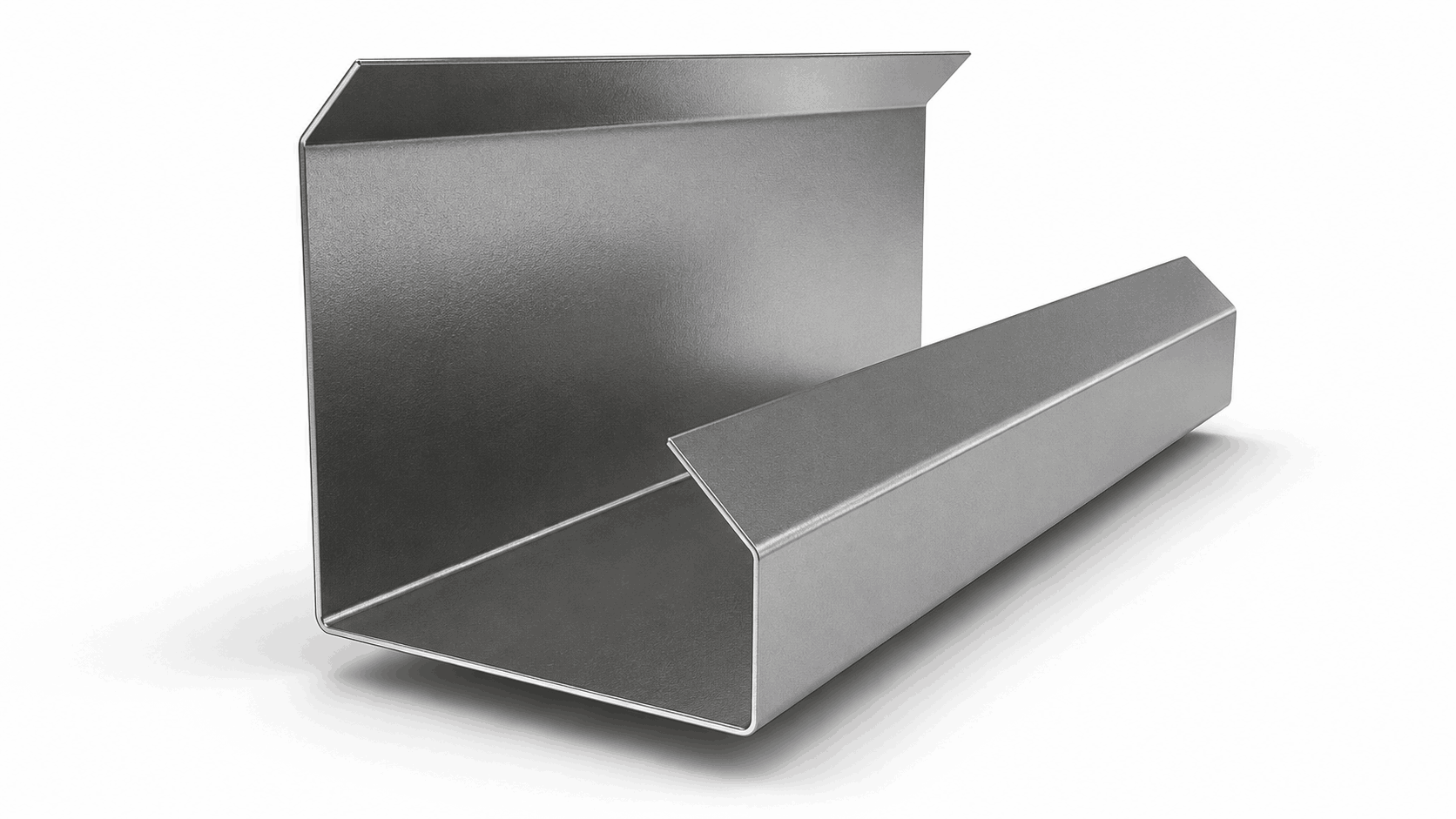

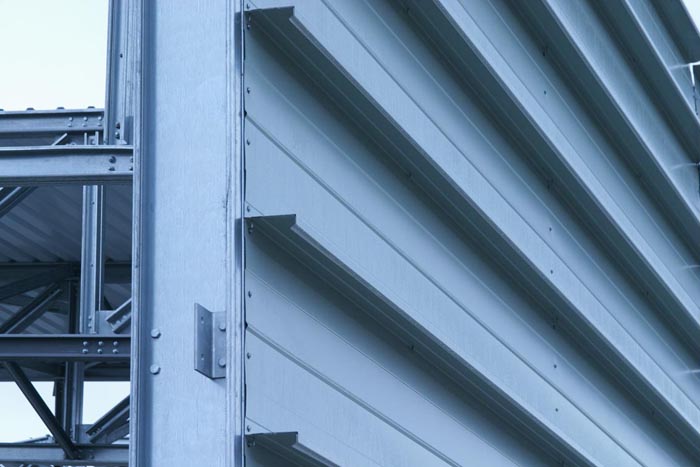

Сэндвич-панели поэлементной сборки Элемент жесткости в Москве
Несущий стальной профиль (кассетный профиль) для систем фасада поэлементной сборки. Формирует основу для укладки утеплителя и фиксации облицовки. Стоимость от 1167 р./шт, срок производства 1-3 дня, доставка по региону 2-5 дней, гарантия 15 лет, минимальный заказ — 50 м2.
Паспортные данные и рабочие размеры
Конструктивные показатели несущего профиля для фасадов. Точные параметры зависят от проекта и расчетных нагрузок.
| Параметр | Значение |
| Тип изделия | Несущий кассетный профиль / элемент жесткости |
| Назначение | Основа для фасада поэлементной сборки, вентфасадов |
| Толщина металла | 1.0 / 1.2 / 1.5 мм |
| Рабочая ширина | Индивидуально (шаг 600-1200 мм) |
| Длина | До 6000 мм (возможно до 12 м под заказ) |
| Марка стали | С245, С255, 09Г2С |
| Высота профиля | 50 - 200 мм (под толщину утеплителя) |
| Покрытие | Горячее цинкование (140-275 г/м2), полимерное |
| Пожарные характеристики | НГ (негорючий материал) |
| Диапазон эксплуатации | -60°C до +80°C |
Как проходит заказ
- 01
Передача параметров
Инженеры получают проект вентилируемого фасада или схему раскладки кассет. Для точного расчета элемента жесткости нужны данные о ветровой нагрузке в конкретном районе Московской области, шаге несущих колонн, типе утеплителя и массе внешней облицовки. Ошибки на этом этапе приводят к прогибам профиля и нарушению геометрии всего стенового пирога.
- 02
Проверка применимости
Мы анализируем, выдержит ли выбранный профиль расчетные нагрузки на отрыв и сдвиг. Такие системы требуют жесткого каркаса, особенно на высотных зданиях и углах сооружений, где аэродинамические силы достигают пиковых значений. Ошибка в подборе сечения приводит к вибрациям и нарушению герметичности внешнего контура.
- 03
Согласование спецификации
Фиксируем марку стали (С245, С255 или 09Г2С), класс цинкового покрытия (от 140 до 275 г/м2), наличие перфорации для вентиляции и точную длину реза. Отдельно прописываются доборные позиции, стартовые планки и узлы примыкания к оконным проемам, чтобы исключить мостики холода.
- 04
Изготовление партии
Стальной штрипс проходит через профилегибочный стан. Формируются полки и ребра, обеспечивающие высокую несущую способность при минимальном собственном весе. Каждая партия проходит ОТК на соответствие заявленным геометрическим допускам и толщине защитного слоя.
- 05
Подготовка к монтажу
Готовые детали пакуются в плотные пачки с прокладками, исключающими повреждение цинка при транспортировке. Маркировка включает номер оси, этаж и сторону установки, что критически важно для быстрой сборки на объекте без простоев бригады.
Вариации товара

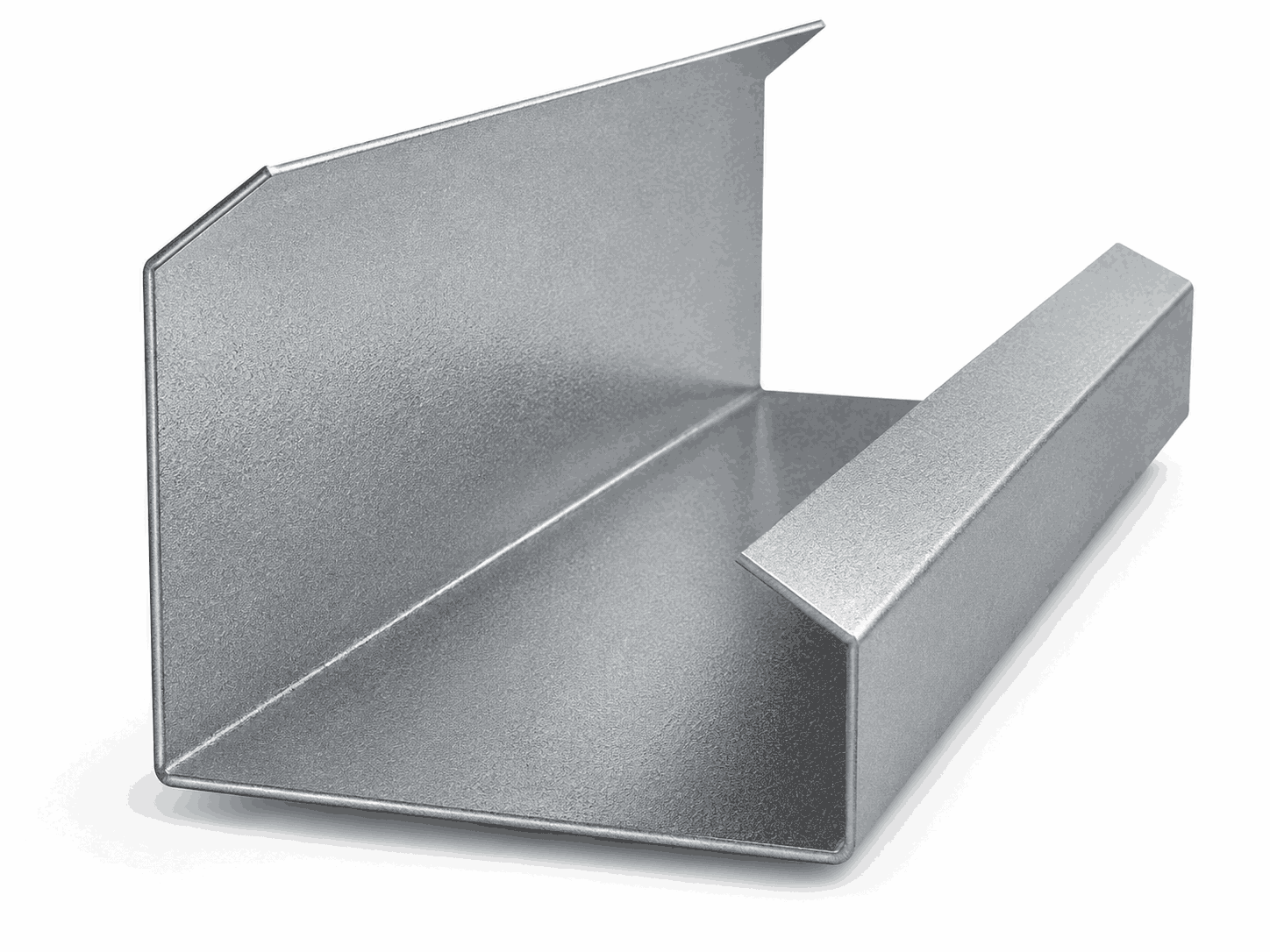

Элемент жесткости 100х96х3000
Базовая модель с глубиной полки 100 мм. Подходит для стандартных фасадов с утеплителем толщиной до 100 мм. Обеспечивает надежное удержание теплоизоляции без дополнительного механического дюбелирования в центральной части кассеты.
- глубина 100 мм
- длина 3000 мм

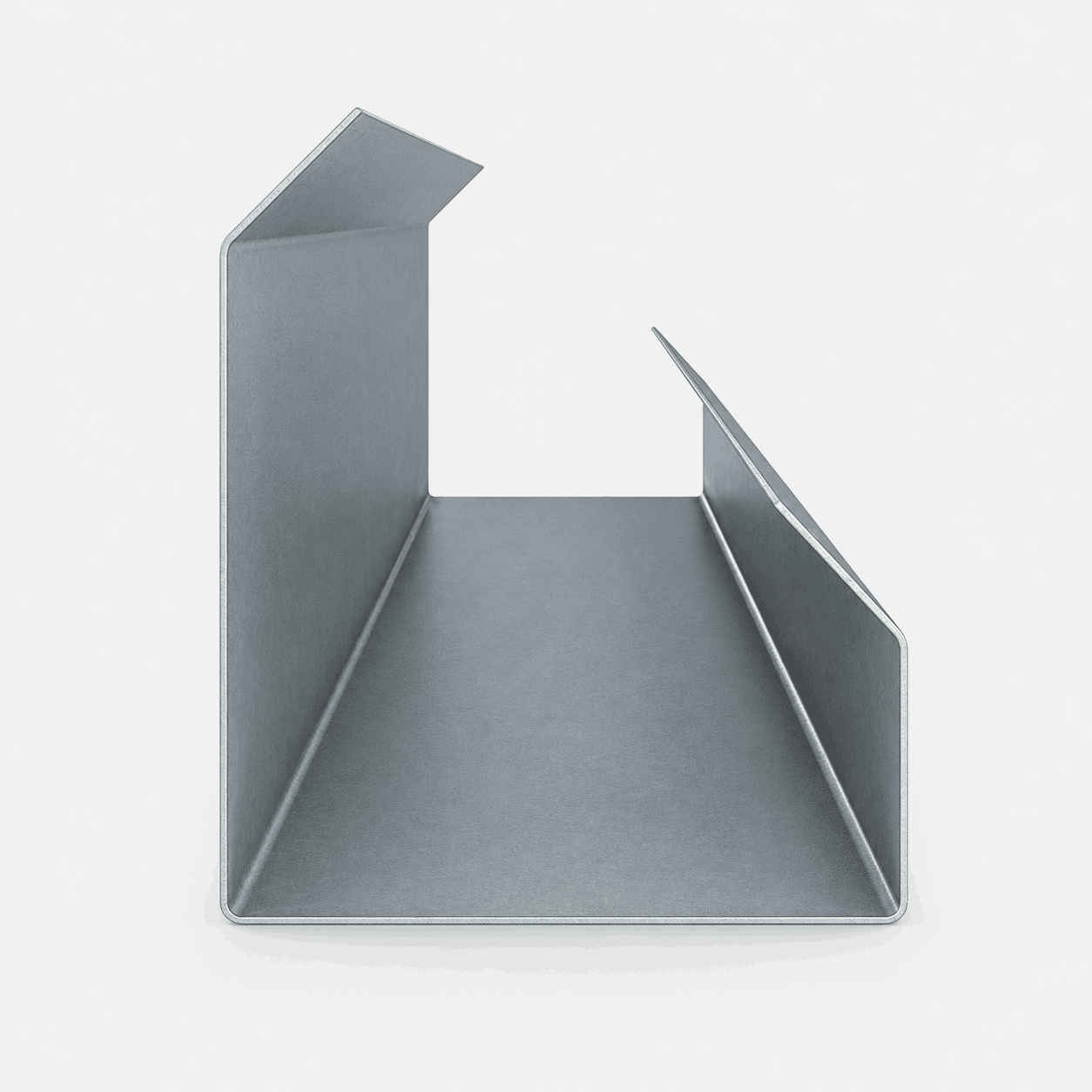

Элемент жесткости 150х96х3000
Усиленная версия с глубиной полки 150 мм. Применяется для объектов с повышенными требованиями к теплотехнике, где требуется укладка двух слоев минеральной ваты со смещением швов и обязательным вентилируемым зазором.
- глубина 150 мм
- для двухслойного утепления
Покрытия и защита металла
Для несущих деталей доступна оцинковка и полимерное окрашивание. Цвет подбирается в тон облицовки, если профиль частично открыт, либо используется базовая защита для скрытых узлов. Если рядом на объекте используются фальцевые картины, оттенок металла лучше согласовать заранее, чтобы не получить заметный разнобой по тону на стыках.
RAL 6005
Зеленый цвет для ограждений технических территорий и складских комплексов.
RAL 7024
Графит для современных коммерческих зданий и строгих архитектурных решений.
Оцинковка 275
Практичное исполнение для скрытых деталей и несущих профилей.
RAL 7016
Антрацит для входных групп, павильонов и премиальных фасадных систем.
RAL 9003
Белый вариант для светлых зданий, торговых точек и чистых помещений.
RAL 3005
Вишневый цвет для классических решений и фасадных акцентов.
RAL 8019
Темно-коричневый тон для пристроек и производственных территорий.
RAL 7037
Серый промышленный оттенок для складов, цехов и инженерных объектов.
Дополнительно к товару
Угловые сэндвич-панели
Специализированные элементы для оформления внешних и внутренних углов фасада без мостиков холода.
Крепеж
Саморезы с EPDM-шайбой, анкерные дюбели, кляймеры и метизы для фиксации облицовки к профилю.
Профнастил
Стеновые и кровельные листы для формирования внешнего защитного контура здания.

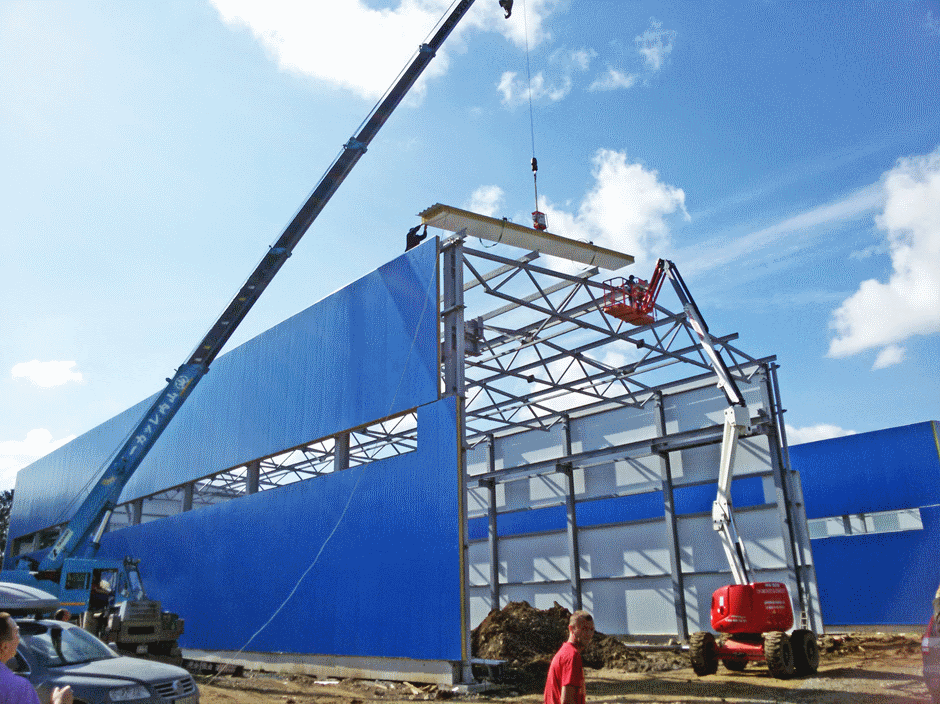

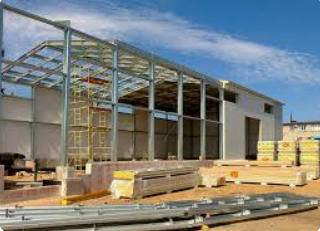

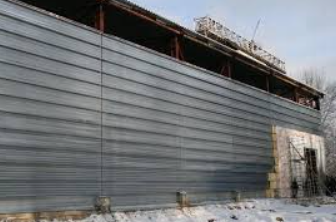

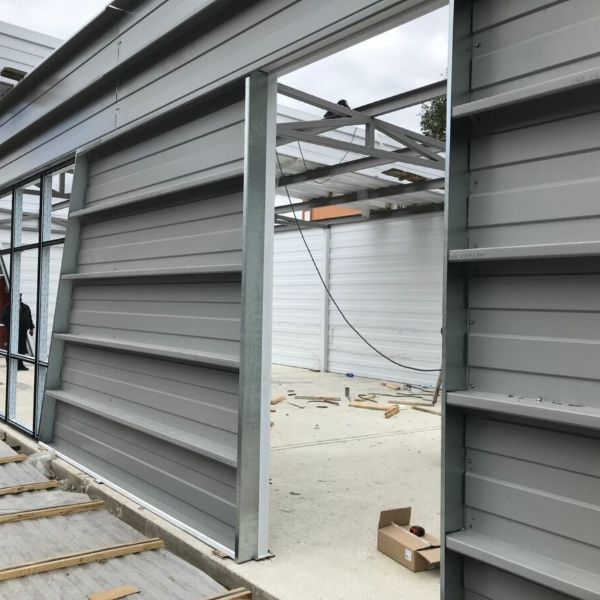

Примеры решений на объектах
Прямой несущий лист применяют там, где требуется создать вентилируемый зазор и надежно зафиксировать теплоизоляцию. Для таких задач подходит гофролист или профиль с заводской подготовкой под нужную форму и шаг обрешетки.
Смотрите также
Гладкие сэндвич-панели
Классические трехслойные панели с видимым замком для быстрого возведения стеновых ограждений.
Сэндвич-панели без замков
Листы для нестандартных узлов, врезок и зон, где требуется индивидуальная подгонка на площадке.
Для холодильных камер
Панели с усиленной теплоизоляцией и специализированными замками для низкотемпературных объектов.

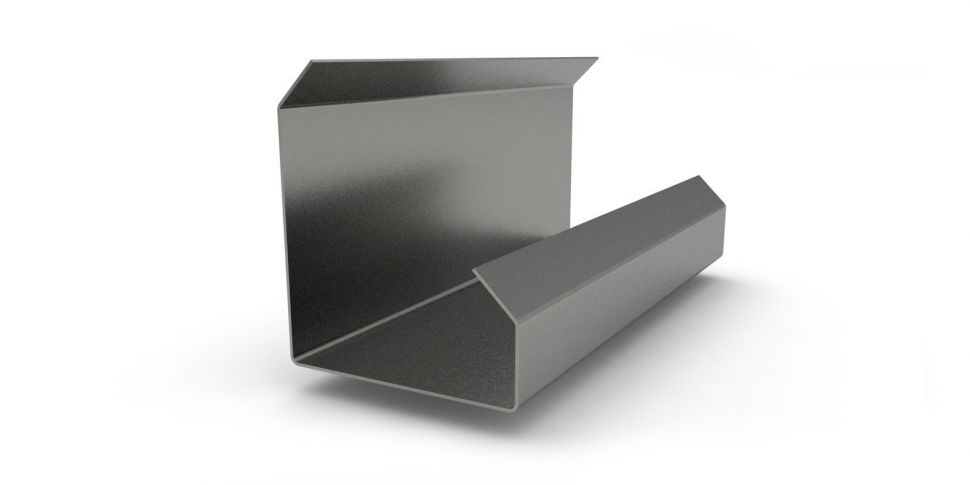

Что влияет на смету
Итоговый расчет зависит от марки стали, толщины штрипса, объема партии и сложности гибки. Чем точнее исходные данные КМД, тем меньше риск переделок на площадке и перерасхода металла.
- МеталлТолщина, марка стали, класс цинкования
- ГеометрияВысота полки, длина хлыста, перфорация
- ПокрытиеОцинкованное или полимерное исполнение
- КомплектКронштейны, терморазрывы, мембраны
- ОбъектГабариты, разгрузка, порядок монтажа
Практические рекомендации перед заказом
Проверяйте ветровые зоны
Ветровые нагрузки в столице и области существенно различаются. В центре города аэродинамические коэффициенты одни, а на открытых территориях — совершенно другие. Ошибка в расчете приводит к тому, что каркас не справляется с порывами ветра, и фасад начинает вибрировать.
Оценивайте кривизну стен
Перед изготовлением важно понимать отклонения несущего основания. Кривизна бетонных стен или монтажные допуски металлокаркаса требуют использования регулируемых кронштейнов и удлиненных полок профиля для компенсации неровностей без нарушения вентзазора.
Учитывайте точку росы
Неправильный подбор толщины утеплителя и глубины профиля приводит к тому, что влага конденсируется внутри конструкции. Современные системы требуют обязательного использования супердиффузионных мембран, которые выпускают пар наружу, но не пускают воду внутрь.
Планируйте логистику хлыстов
Длинные профили (до 12 метров) требуют специализированной техники для разгрузки и ровной площадки для хранения. Пачки нельзя бросать на грунт, чтобы избежать загрязнения и повреждения цинкового слоя перед подъемом на этажи.
Как выбрать профиль под объект
По типу облицовки
Выбор сечения напрямую зависит от того, что будет закреплено снаружи. Если проект предусматривает тяжелые композитные кассеты или керамогранит, несущая способность должна иметь запас 20-30%. В случаях, когда архитектурный замысел требует монолитной поверхности без видимых метизов, расчет нагрузки усложняется.

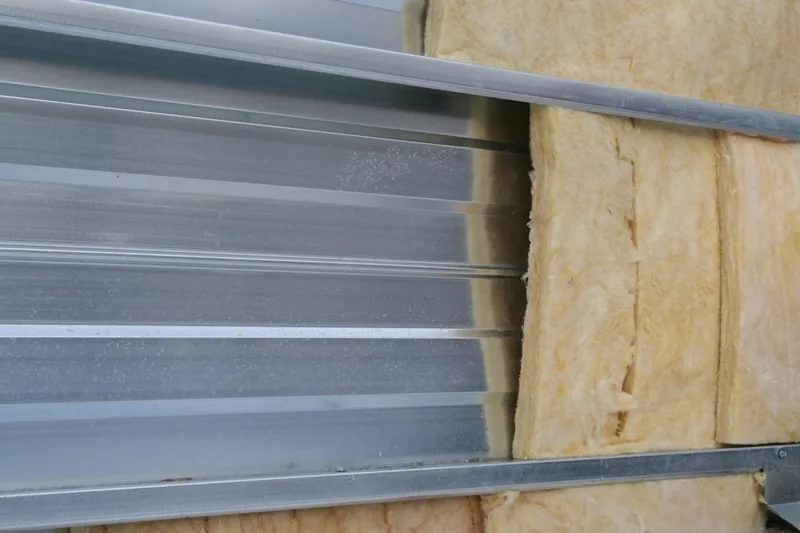

По толщине утеплителя
Глубина кассетного профиля должна точно соответствовать расчетному слою минеральной ваты. Если вата укладывается в два слоя со смещением швов, высота полки подбирается так, чтобы оставить 40-50 мм на вентилируемый зазор перед мембраной.
По шагу стоек
Стандартный шаг кассет составляет 600 мм под минераловатную плиту шириной 600 мм (с учетом поджима на 10-20 мм). Если каркас здания имеет нестандартную сетку колонн, профиль изготавливается с переменным шагом или усиливается дополнительными ригелями.
По коррозионной стойкости
Условия эксплуатации в регионе варьируются от чистых загородных территорий до агрессивных промышленных зон. Для капитальных фасадов мы рекомендуем горячее цинкование не ниже 275 г/м2. Если же профиль используется для временных сооружений, например, когда на площадке устанавливается контейнер сборно-разборный, можно ограничиться стандартным слоем цинка.
Наличие, комплектация и условия покупки
Наличие штрипса
Перед запуском уточняется доступность нужной толщины и марки стали на складе, чтобы вся партия была изготовлена из рулонов одного производителя с идентичными механическими свойствами и допуском по толщине.

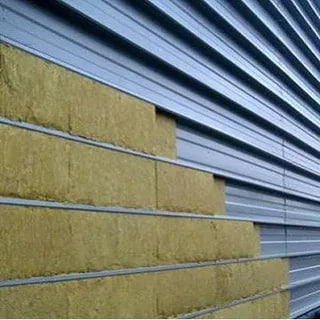

Совместимость мембран
К каркасу обязательно добавляются ветрозащитные мембраны и тарельчатые дюбели для фиксации утеплителя. Важно, чтобы клейкая лента на мембране надежно фиксировалась к кромке профиля без отслоений при перепадах температур.
Где профиль избыточен
Применение полноценной системы поэлементной сборки оправдано на объектах с высокими требованиями к теплотехнике и пожарным нормам. Для неотапливаемых складов, открытых навесов или технических ограждений сборка многослойного пирога экономически нецелесообразна. В таких ситуациях рациональнее использовать одинарную обшивку.
Состав сметы
Итоговая смета формируется из объема закупки, сложности гибки и логистики. Напоминаем, что стартовая цена составляет 1167 р./шт, минимальный объем заказа — 50 м2. Производство стандартных позиций занимает 1-3 дня, а доставка по региону — 2-5 дней. Гарантия на антикоррозийное покрытие достигает 15 лет при соблюдении условий эксплуатации.
Вопросы перед заказом
Можно заказать только элементы жесткости без утеплителя?
Да, мы поставляем как голый металлокаркас и кассетные профили, так и полные комплекты. Многие строительные компании в Москве предпочитают закупать минеральную вату и мембраны у своих профильных поставщиков, оставляя нам производство стальной основы.
Нужно ли учитывать ветровые нагрузки при выборе толщины?
Обязательно. Сэндвич-панели поэлементной сборки Элемент жесткости купить без статического расчета — риск получить провисание фасада. Мы подбираем толщину стали (1.0, 1.2 или 1.5 мм) и высоту полки исходя из аэродинамических коэффициентов конкретного района и высоты здания.
Как обеспечивается защита от мостиков холода?
В системе поэлементной сборки сам профиль укладывается плотно, но для исключения теплопотерь через металл используются термоизолирующие прокладки (терморазрывы) между несущим кронштейном и стеной, а также между элементом жесткости и внешней облицовкой.
Подходит ли материал для утепленной кровли?
Кассетный профиль применяется преимущественно для стеновых ограждений. Для кровельных конструкций используются другие несущие элементы (несъемная опалубка или кровельные прогоны), так как снеговые нагрузки требуют иной геометрии сечения.
Как выбрать покрытие для скрытых элементов?
Поскольку элемент жесткости скрыт внутри стенового пирога, декоративное полимерное покрытие ему не требуется. Достаточно качественного слоя цинка, который защитит сталь от конденсата, образующегося в вентилируемом зазоре.
Что чаще всего забывают при проектировании?
Инженеры часто упускают из виду узлы примыкания к оконным и дверным проемам, а также деформационные швы. В этих зонах стандартного шага профиля недостаточно, и требуются дополнительные усиливающие рамки и специальные доборные позиции.
Напишите в Max и отправьте параметры объекта
Подготовим расчет по размерам, шагу обрешетки, толщине металла и составу комплекта
Ваша скидка: -17%
/шт
Элемент жесткости 100х96х3000
Длина, мм: 3000Срок службы: 10Тип элемента: Элемент жесткостиШирина панели, мм: 100
1403р. 1164р.
Ваша скидка: -17%
/шт
Элемент жесткости 150х96х3000
Длина, мм: 3000Срок службы: 10Тип элемента: Элемент жесткостиШирина панели, мм: 150
1723р. 1430р.
