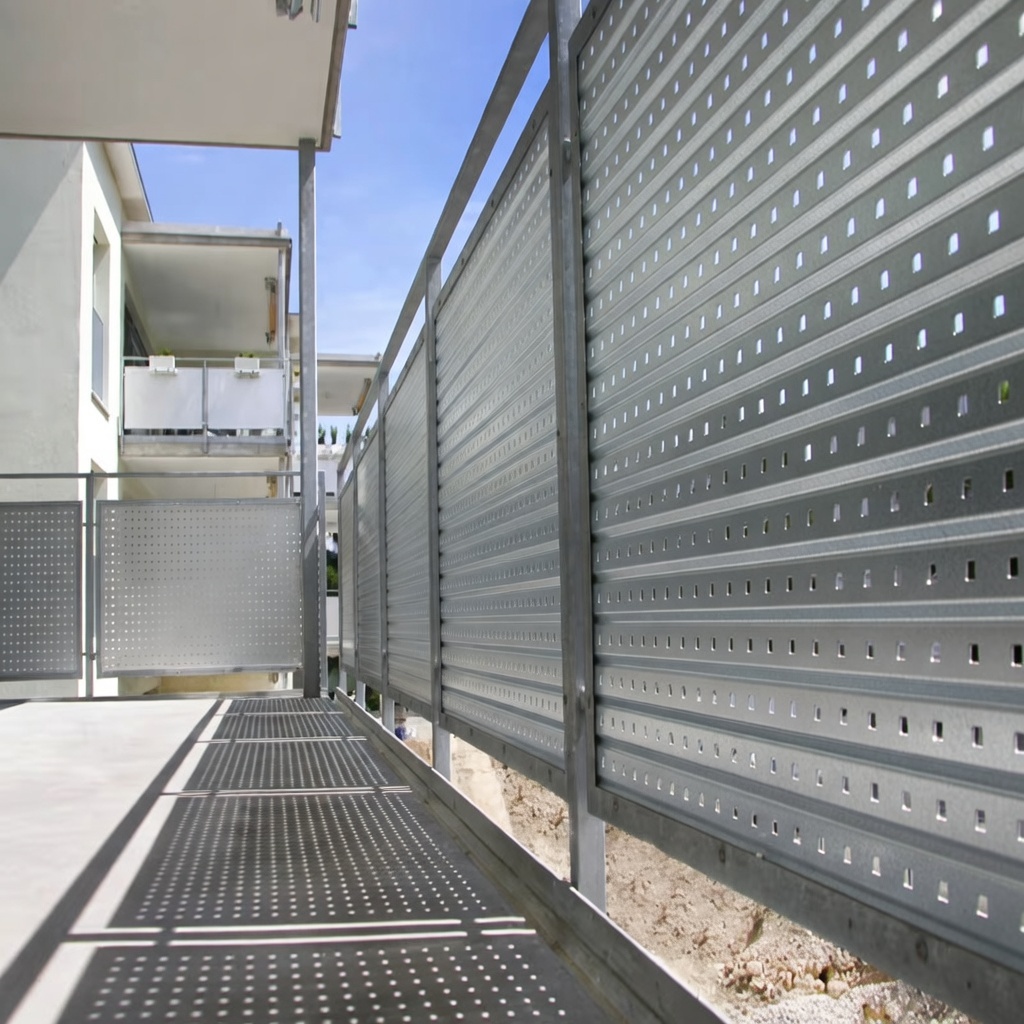

Перфорированный лист конструкционный Т-160 в Москве

Перфорированный лист конструкционный Т-160 в Москве — цена от 1103 р./м². Материал выпускается с заданной схемой отверстий, толщиной стали и типом защитного слоя. Чтобы купить изделие без лишних подрезок на объекте, передайте размеры карт, направление профилирования и количество позиций.

Написать в Max Перейти в каталог

От исходных данных до готовой партии

01
Формирование технического задания
В заявке указывают длину и ширину заготовок, толщину стали, конфигурацию профиля, диаметр отверстий, расстояние между ними и требуемое покрытие.
02
Оценка рабочей схемы
Специалист сопоставляет карту отверстий с назначением конструкции, шагом опор и предполагаемой нагрузкой. Для фасада, экрана и настила требуются разные расчетные подходы.
03
Подготовка ведомости
В спецификации разделяют позиции по размерам, покрытию и рисунку перфорации. Одновременно определяют количество крепежа, планок и упаковочных мест.
04
Профилирование и перфорация
Сначала формируется профиль Т-160, затем выполняется отверстие по согласованной сетке. Кромки, геометрия волн и повторяемость рисунка проверяются до упаковки.
05
Маркировка перед отгрузкой
Листы объединяют в пачки по монтажным зонам и наносят обозначения. Такая сортировка ускоряет приемку и уменьшает вероятность перестановки разных позиций.

Исполнения Т-160 в каталоге

Т-160 0,9 мм с полиэстером

Облегченное окрашенное исполнение для облицовочных экранов, фасадных вставок и конструкций, где важен выбранный оттенок поверхности.

сталь 0,9 мм
покрытие полиэстер

Т-160 1,0 мм оцинкованный

Лист без декоративного полимерного слоя для инженерных зон, вентиляционных ограждений и элементов, скрытых от основного обзора.

сталь 1,0 мм
защитная оцинковка

Т-160 1,4 мм с полиэстером

Более толстая окрашенная сталь для участков, которым требуется увеличенная жесткость при сохранении аккуратного внешнего вида.

сталь 1,4 мм
покрытие полиэстер

Защита стали и подбор оттенка

Оцинкованная поверхность подходит для технических зон, а полимерный слой выбирают для видимых плоскостей. Цвет следует сопоставлять с каркасом, кровлей и соседними металлическими деталями. При сопряжении с участком, где установлен водосток, желательно заранее сравнить реальные образцы покрытия, поскольку оттенки из разных партий могут восприниматься неодинаково.

RAL 7024

Темный графит подчеркивает геометрию перфорации и сочетается с современными фасадными системами.

RAL 9003

Светлый цвет уменьшает визуальную массивность экрана и подходит для торговых и общественных зданий.

RAL 6005

Насыщенный зеленый используют на хозяйственных площадках, в ограждениях и инженерных сооружениях.

Оцинковка

Металлическая поверхность без цветного слоя практична там, где декоративность не является основным требованием.

RAL 7016

Антрацитовый тон подходит для навесов, входных зон и сочетания с темным несущим каркасом.

RAL 8017

Коричневая гамма гармонирует с кирпичной кладкой, древесными фактурами и кровельными элементами.

Комплектующие для сборки узла

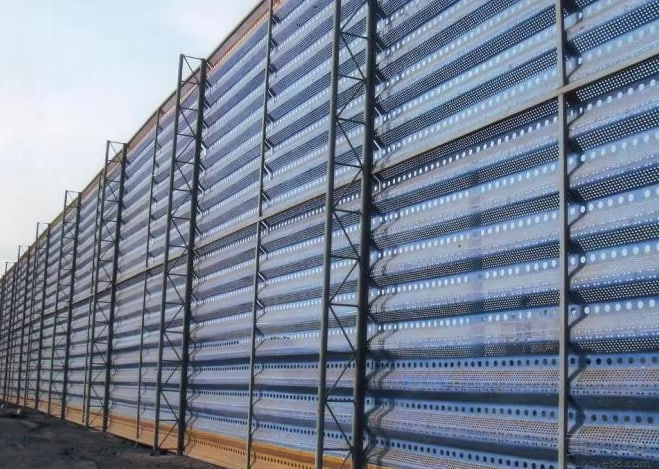

Крепеж для листов

Заклепки, болтовые соединения и саморезы выбирают по материалу основания, толщине листа и условиям эксплуатации.

Подкаркас из ЛСТК

Тонкостенные профили образуют направляющие и стойки, к которым крепят перфорированные карты с расчетным шагом.

Планки и обрамления

Угловые, торцевые и стыковочные детали закрывают кромки, выравнивают переходы и оформляют примыкания.

Где используют профилированный лист Т-160

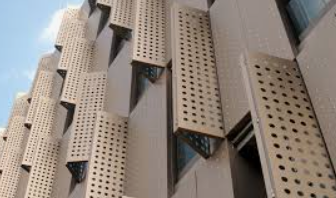

Сквозные отверстия уменьшают парусность сплошной плоскости, обеспечивают воздухообмен и создают регулярный рисунок. Поэтому материал применяют в фасадных кассетах, защитных оболочках оборудования, акустических экранах и ограждениях технических площадок. На благоустраиваемой территории он может сочетаться с решениями, где используется фотоизображение на забор, но конструктивные и декоративные элементы рассчитывают раздельно.

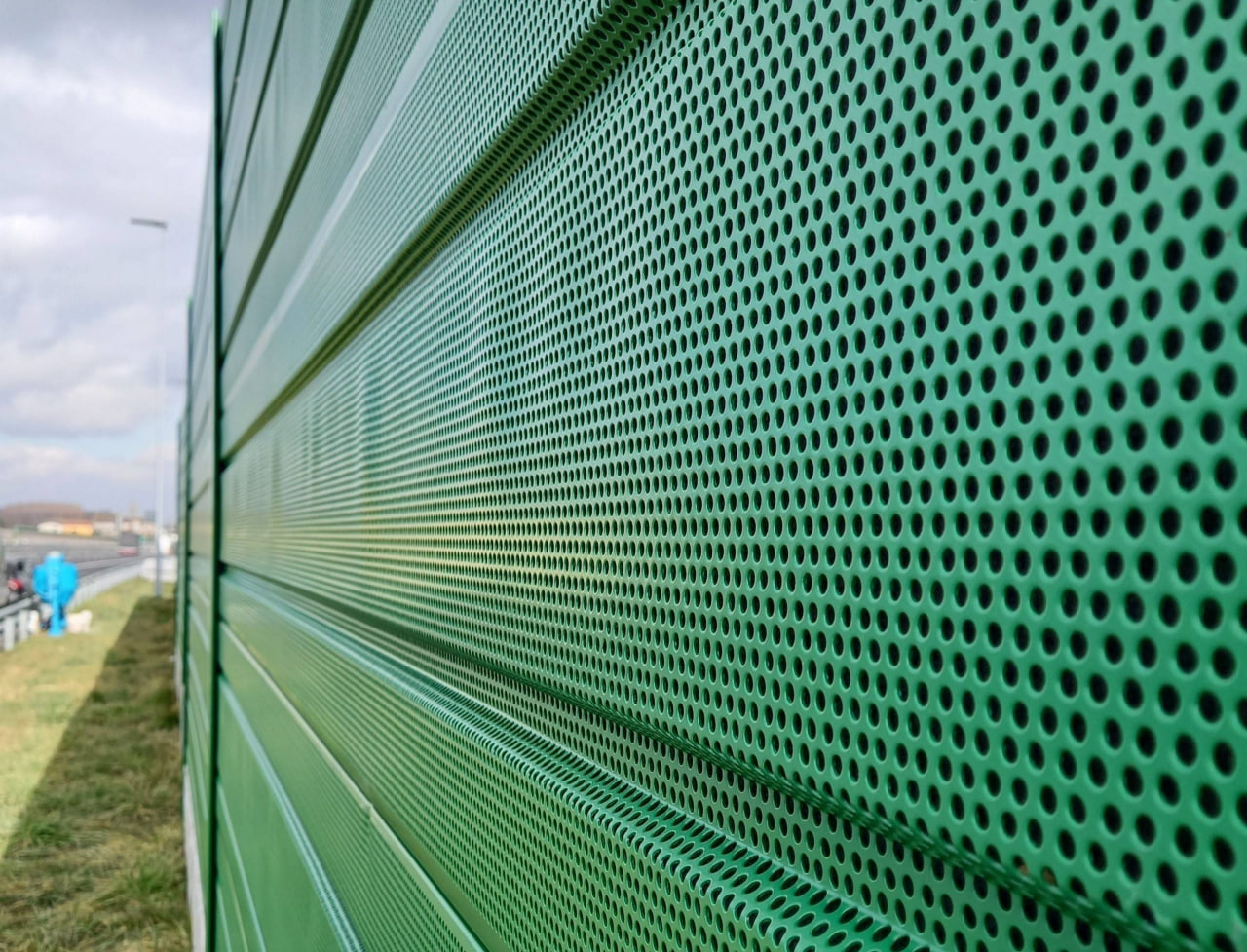

Перфорированный лист для вентилируемого фасада

Другие категории перфорированного металла

Перфолист для кровельных узлов

Материал для карнизных подшивок, вентиляционных участков и элементов кровли, где требуется проход воздуха.

Стеновой перфорированный профиль

Профилированные панели для облицовки стен, экранов и фасадов с контролируемой открытой площадью.

Конструкционный Т-80

Профиль меньшей высоты для легких экранов, декоративных вставок и конструкций с более частым подкаркасом.

Из чего складывается расчет

Стоимость партии определяется не одним квадратным метром, а сочетанием толщины, открытой площади отверстий, длины карт, покрытия и состава комплектующих. Точная раскладка позволяет заранее учесть отходы и количество нестандартных деталей.

ОсноваМарка стали, толщина и масса заготовки
ПерфорацияДиаметр, шаг, расположение и процент открытой площади
ФорматДлина карт, полезная ширина и направление профиля
ПоверхностьЦинковое или полимерное защитное исполнение
КомплектацияКрепеж, рамки, нащельники и упаковка по зонам

Что проверить до передачи спецификации

Зафиксируйте рисунок отверстий

Эскиза недостаточно: в чертеже должны быть указаны диаметр, межосевое расстояние, отступы от краев и ориентация сетки относительно волн.

Сверьте опорную схему

Расстояние между стойками и прогонами влияет на требуемую толщину стали. Фактические размеры готового каркаса лучше проверить непосредственно на объекте.

Предусмотрите защиту кромок

После раскроя открывается стальная основа. Такие участки очищают от стружки и закрывают совместимым антикоррозионным составом.

Организуйте безопасную разгрузку

Пачки размещают на ровных прокладках рядом с зоной монтажа. Для подъема используют мягкие стропы, не сминающие профиль и края листов.

Подбор исполнения по условиям применения

По функции конструкции

Для акустического экрана важна доля открытой площади, а для защитной оболочки — устойчивость к ветровому давлению. При комплектации площадок рядом с быстровозводимыми разборными ангарами назначение каждой металлической плоскости определяют отдельно.

По геометрии каркаса

После сварки рамы ее размеры могут отличаться от проектных. Контрольный замер помогает скорректировать длину карт, расположение стыков и отверстий под крепление.

По требованиям к поверхности

Оцинковку выбирают для скрытых инженерных участков. Полимерный слой нужен на видимых поверхностях и позволяет согласовать Т-160 с общей палитрой здания.

По составу спецификации

Разные толщины, цвета или карты отверстий оформляют отдельными строками. Это упрощает маркировку, приемку и распределение листов по монтажным зонам.

Техническая спецификация Т-160

Характеристика	Описание
Категория продукции	Конструкционный профилированный лист со сквозной перфорацией
Основные области	Фасадные экраны, вентиляционные оболочки, ограждения площадок и акустические конструкции
Диапазон толщин	1,5–3,0 мм; конкретное значение определяется расчетом
Габарит по ширине	Полезная — 1000 мм, общая — 1050 мм
Длина карты	До 6000 мм по согласованной раскладке
Варианты стальной основы	1,5 / 2,0 / 2,5 / 3,0 мм
Теплоизоляционный слой	Не предусмотрен: изделие выполнено из одного металлического листа
Защита поверхности	Оцинковка либо полимерное окрашивание
Цветовое исполнение	Оттенок выбирается по палитре RAL
Возможные марки стали	С245 или С355 по требованиям проекта

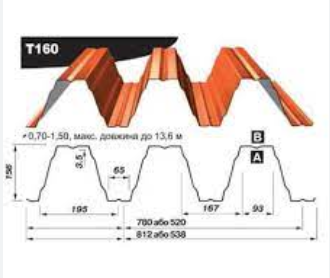

Геометрия профиля	Т-160; карта отверстий задается отдельной спецификацией
Сопряжение листов	Внахлест либо через соединительную планку
Масса	Рассчитывается по толщине металла и доле удаленного материала
Горючесть основы	Стальная основа относится к негорючим материалам
Температурные условия	От −60 до +50 °C при подходящем защитном покрытии
Несущая подсистема	Металлические профили или деревянный каркас по расчету
Способ фиксации	Заклепки, болты либо саморезы с уплотняющей шайбой
Расстановка крепежа	Определяется ветровой нагрузкой и шагом опор
Продольное соединение	Нахлест или закрытие стыка нащельником
Уплотнение примыканий	Лента либо нейтральный герметик в необходимых узлах
Хранение до монтажа	На ровных прокладках, в упаковке и с защитой от осадков
Ограничение	Не применяется как сплошное нерасчетное перекрытие: отверстия уменьшают жесткость сечения
