Арочный профнастил для укрытий конвейеров С44ПГ:
Арочный профилированный лист в Московской области

Арочный профнастил для укрытий конвейеров С44ПГ предназначен для перекрытия открытых участков промышленных транспортёров. Радиусные карты с волной 44 мм закрывают ленту и рабочие механизмы от осадков, ветра и внешних загрязнений. Стоимость начинается от 1036 р./м2, срок изготовления составляет 1–3 дня, перевозка по Московской области занимает 4–5 дней. Гарантия — 20 лет, минимальная партия — 50 м2.

MAX +7 (499) 648-92-94

Все остальные товары →

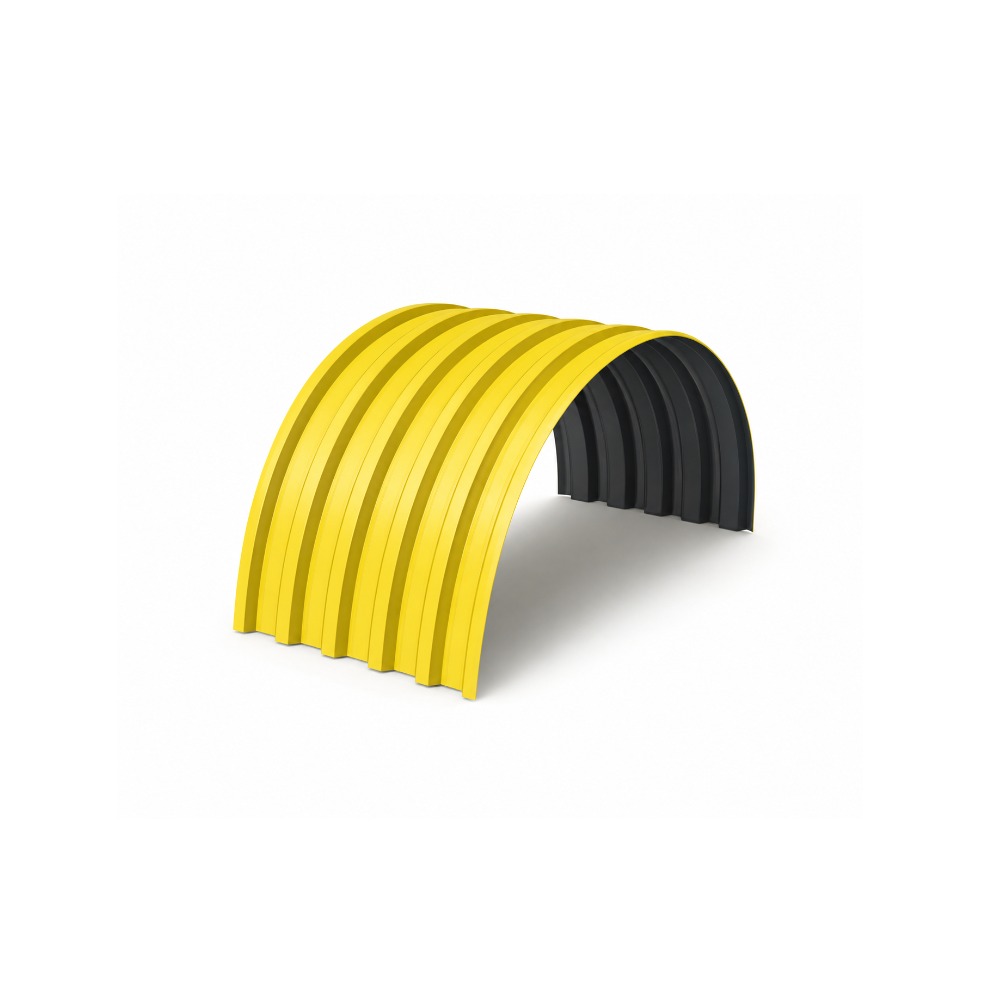

Арочный профлист С44ПГ для защитного укрытия конвейера

Конструкция и рабочие данные

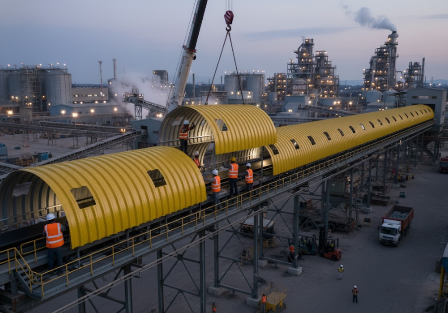

продольно-гнутого С44ПГ

Заготовку профилируют, а затем изгибают вдоль гофр под геометрию опорных рам. Благодаря этому защитная поверхность ложится на дуги без угловых переломов и лишних переходных деталей. Высота ребра 44 мм поддерживает пространственную жёсткость. Для тёплых помещений возле транспортёрной линии отдельно подбирают сэндвич панели, так как стальная оболочка С44ПГ не выполняет функцию утеплителя.

Рабочий показатель	Данные для заказа
Исполнение	Продольно-гнутый профилированный лист С44ПГ
Область применения	Защитные кожухи транспортёров, закрытые галереи и перегрузочные участки
Размер гофры	44 мм по высоте
Полезная ширина	Определяется картой проката для согласованной модификации
Габаритная ширина	Уточняется с учётом боковых участков и конфигурации профиля
Кривизна и длина	Назначаются по замерам или проектной развёртке укрытия
Толщина заготовки	Выбирается по требуемому радиусу, расстоянию между рамами и нагрузкам
Сталь	Марка фиксируется в спецификации и паспорте отгружаемой партии
Защитная поверхность	Цинковый слой либо полимерная окраска с учётом условий площадки
Оттенок	Выбирается по палитре RAL при оформлении спецификации
Масса элемента	Рассчитывается по толщине проката и фактическим размерам карты
Тепловой слой	Не предусмотрен; показатели плотности и теплопроводности отсутствуют
Сопряжение карт	Боковой перехлёст формируется по волне, торцевой узел задаётся проектом
Опорная система	Металлические арки, поперечные рамы или рассчитанные прогоны
Элементы крепления	Саморезы с EPDM-шайбой либо болты, предусмотренные рабочей документацией
Частота фиксации	Определяется ветровым воздействием, шагом опор и расположением крайних зон
Условия применения	Требуются проверка каркаса и оценка воздействия рабочей среды

Какие задачи решает С44ПГ

Радиусные секции устанавливают над линиями подачи зерна, песка, угля, щебня, цементного сырья и других сыпучих материалов. Закрытая форма уменьшает намокание груза, препятствует распространению пыли за пределы трассы и экранирует роликоопоры от солнца и осадков.

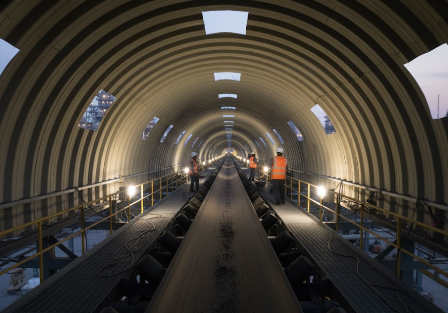

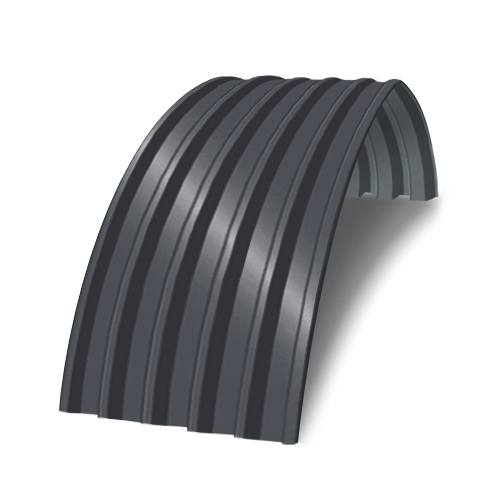

Радиусное укрытие транспортёрной линии из С44ПГ

Данные для предварительного расчёта

В заявке обозначают радиус либо хорду со стрелой подъёма, протяжённость одной секции, расстояние между несущими дугами, толщину листа, вариант поверхности, RAL, объём и расположение ревизионных проёмов.

Выпуск под геометрию объекта

Заказать по размерам целесообразно после контрольной сверки нескольких рам по всей длине трассы. Точные исходные данные помогают избежать перекоса кромок, внутренних напряжений и дополнительной обработки деталей непосредственно на площадке.

Что включают в поставку

Помимо основных дугообразных элементов, комплект может содержать торцевые закрытия, боковые планки, уплотнители, метизы, герметизирующий состав и эмаль для восстановления повреждённых участков.

Заказ С44ПГ и проверка сырья

Арочный профнастил для укрытий конвейеров С44ПГ запускают в работу после утверждения кривизны, длины и схемы раскладки. До расчёта уточняют доступность рулонной стали нужной толщины, цвета и типа защиты. На плоских ограждающих участках допускается использовать гофролист, но заменять им продольно-гнутые карты на дугах без конструкторской проверки нельзя.

Защита поверхности для разных условий

В стандартной наружной среде применяют оцинкованный прокат или материал с полиэфирным слоем. При постоянном контакте с влагой, промышленными выбросами и химически активной пылью стойкость системы проверяют отдельно. Требуемый оттенок выбирают по каталогу RAL. Для конструкций, где необходимо получить закрытое продольное сопряжение, может рассматриваться фальцевая кровля, если её геометрия соответствует проектному радиусу.

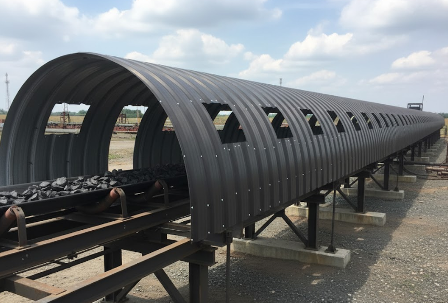

Полимерное исполнение профиля по каталогу RAL

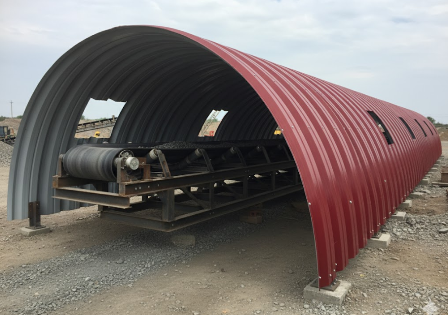

Подготовленная к перевозке партия профилированных листов

Из чего складывается стоимость С44ПГ

Расчёт зависит от кривизны оболочки, выбранной толщины проката, типа наружной защиты, протяжённости элементов, сложности торцевых узлов и общего метража. Цена за объём с доставкой определяется после сверки каркаса и ведомости. Купить недорого напрямую от производителя позволяет точная раскладка, в которой предусмотрен только необходимый технологический запас.

Геометрия дуги

Возможность формирования требуемой кривизны связана с пластичностью исходной стали, её толщиной и параметрами оборудования.

Антикоррозионная система

Цинковый слой и полимерные составы различаются по стоимости, устойчивости к ультрафиолету, воде и производственным загрязнениям.

Фасонные части

Конфигурация торцов, примыканий, сервисных люков и съёмных секций формируется под устройство конкретной транспортёрной трассы.

Перевозка партии

Радиус и длина заготовок влияют на схему размещения в кузове, количество опорных прокладок и организацию разгрузочной зоны.

Как закрепить радиусную оболочку на рамах

Контроль геометрии опор

До подъёма карт измеряют кривизну крайних и промежуточных рам, проверяют межосевые расстояния и убирают выступающие детали. Принудительное притягивание оболочки к неподходящей дуге приводит к деформации волн.

Совмещение соседних элементов

Листы укладывают с перехлёстом по гофре, ориентируя соединение относительно преобладающего ветра и направления отвода воды. Уплотняющую ленту добавляют в узлах, где нужно сократить проникновение влаги или пыли.

Подрезка без повреждения стали

Корректировку выполняют высечными ножницами либо инструментом для холодного реза. Использование абразивного диска обжигает защитный слой. После работ металлическую стружку убирают, а открытые края подкрашивают.

От согласования чертежа до отгрузки

Производство профнастила выполняется в течение 1–3 дней после утверждения рабочих данных. Доставка по Московской области рассчитана на 4–5 дней. Перед запуском линии сверяют форму дуги, длины элементов, оттенок, объём, состав фасонных частей и допустимый способ транспортировки.

В исходной документации отмечают поперечный контур укрытия, общую протяжённость линии, шаг рам, положение опор и зоны доступа к оборудованию.

До запуска согласовывают толщину проката, RAL, вариант антикоррозионной защиты, количество секций, метизы, уплотнение и торцевые детали.

Заготовке придают профиль С44ПГ, формируют установленный радиус, выполняют раскрой по длине и подготавливают элементы к упаковке.

Пачки выгружают мягкими стропами без ударов и волочения по кузову. Детали размещают в последовательности, соответствующей очередности установки.

Карты хранят на ровных сухих прокладках, исключая контакт с грунтом, скопление конденсата и нагрузку, способную изменить заданную кривизну.

Подготовить комплект С44ПГ по чертежу укрытия

Для расчёта направьте поперечный контур дуги, длину конвейера, расстояние между опорами, толщину листа, вариант защиты, цвет, число технологических вырезов и адрес объекта. Полученные данные позволят сопоставить проект с возможностями профилировочной линии и рассчитать состав поставки.

Формирование радиусных карт по размерам проектной трассы
Подбор фасонных частей, саморезов, уплотнителей и герметика

Написать в MAXСверим геометрию и состав поставки

Что уточняют до оформления заявки

Практические пояснения по замерам, выбору исполнения и поставке С44ПГ на объект в Московской области.

Какую функцию выполняет арочный профнастил для укрытий конвейеров С44ПГ?

Он образует наружный кожух над рабочей трассой, сокращает попадание дождя и снега на ленту, препятствует разлёту сыпучих частиц и частично экранирует оборудование от внешнего воздействия.

Какие параметры дуги необходимо передать?

Для точной подготовки нужны радиус либо хорда и стрела подъёма, протяжённость карт, шаг несущих рам и расположение всех проёмов. Только ширины транспортёра для расчёта недостаточно.

Допускается ли арочная крыша из профнастила без расчёта?

Даже для короткого кожуха следует проверить совпадение радиусов, ветровое воздействие и размещение точек фиксации. Для протяжённых галерей конструктивный расчёт обязателен.

Как уточнить доступность нужного исполнения?

В запросе указывают толщину стали, требуемый радиус, RAL, тип поверхности и метраж. Присутствие рулонного проката на складе ещё не означает наличие готовых изогнутых деталей.

В каких местах требуется уплотнение?

Ленту или совместимый герметик используют в соединениях, через которые возможно проникновение осадков либо производственной пыли. Материал подбирают с учётом температуры и состава среды.

Какие ограничения есть у С44ПГ?

Стальной кожух не заменяет теплоизоляцию, не должен принудительно изгибаться на рамах другой формы и требует отдельной защиты при работе рядом с химически активными веществами.
