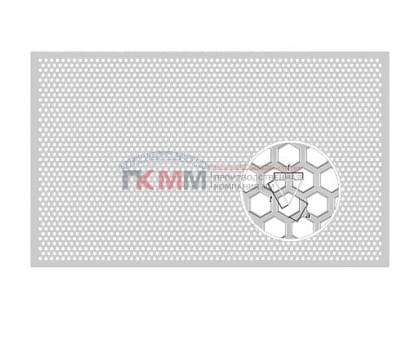

Перфорированный лист ХК SEv 2/2.5 1,0/1000/2000 (08ПС)

На участках, где требуется прохождение воздуха через металлическое заполнение, используется перфорированный лист SEv 2/2.5. Заготовка изготовлена из стали 08ПС, толщина 1,0 мм, ширина 1000 мм, длина 2000 мм. Рабочая документация должна показывать точку крепления, контур каждого модуля и способ перекрытия стыка. Привязку выполняют к реальным размерам 1000 и 2000 мм, не заменяя их округлёнными значениями. Для разных партий сохраняют единую ориентацию рисунка отверстий.

Паспорт позиции:

Расшифровка параметров

До отгрузки сверяют рисунок SEv, соотношение 2/2.5, толщину 1,0 мм и тип ХК. При приёмке проверяют целостность кромок и отсутствие повреждений, мешающих стыковке. Места временного складирования подготавливают так, чтобы лист не деформировался под собственным весом.

Применение по паспорту:

• Рисунок SEv 2/2.5 позволяет идентифицировать нужную перфорацию.
• Ведомость комплектуют планками и соединительными деталями.
• Ведомость комплектуют планками и соединительными деталями.
• Ведомость комплектуют планками и соединительными деталями.
• Толщина 1,0 мм отражается в подборе узла крепления.
• Размер открытого участка сверяют с рамой на месте.
• При монтаже предусматривают доступ к скрытому креплению.
• Прохождение воздуха оценивают по фактической свободной площади.

Стальной лист марки 08ПС включают в ведомость вместе с раскроем и направлением установки. Исполнение ХК и геометрия отверстий SEv 2/2.5 должны совпадать в заказе, маркировке и чертеже. Это особенно существенно, когда на одном объекте используют несколько похожих рисунков.
