Проверка стали перед запуском
Сверяем толщину рулона и класс цинкования со спецификацией до выставления счёта. Для цветного заказа проверяем, чтобы видимые листы и планки совпадали по тону.

Для склада, ангара или другой крыши с несущим настилом изготовим профлист Н114 по размерам скатов. Квадратный метр стоит от 865 руб., заказ принимаем от 50 м². На выпуск партии отводим до 2 дней, на доставку по области — до 4 дней. Гарантия составляет 15 лет. При расчёте поможем сверить толщину стали с проектом и подобрать покрытие, в том числе цвет по каталогу RAL.
По чертежу крыши определяем, сколько листов потребуется на каждый скат и какой длины их нарезать. Если по проекту скат можно закрыть цельным листом, на площадке будет меньше резки и поперечных соединений. Это удобно и для частной стройки, и для подрядчика, который ведёт несколько участков одновременно.
Сверяем толщину рулона и класс цинкования со спецификацией до выставления счёта. Для цветного заказа проверяем, чтобы видимые листы и планки совпадали по тону.

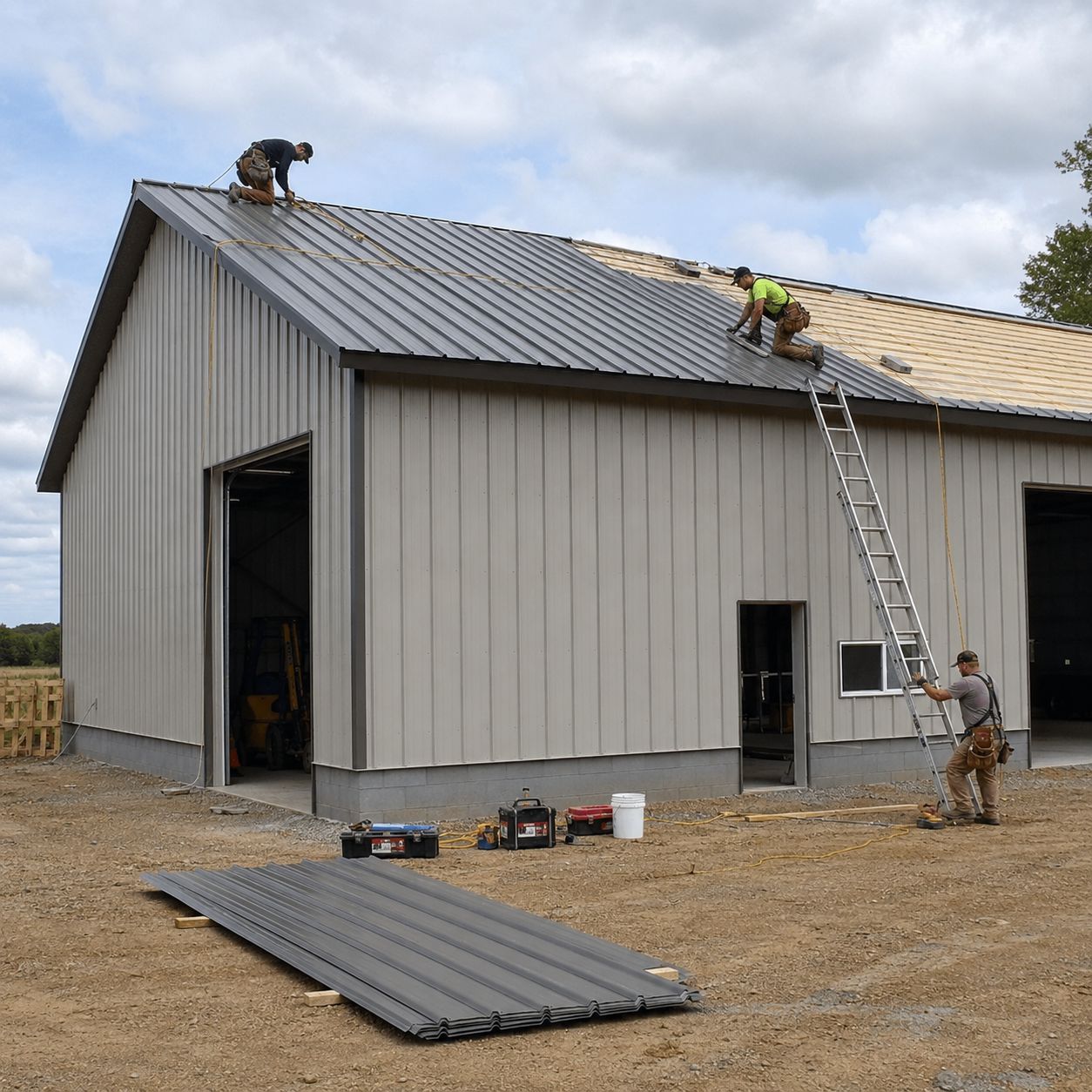

Для технического настила обычно рассматривают оцинкованную сталь. Если скат остаётся на виду, при расчёте сравниваем гладкий и матовый полиэстер. Условия эксплуатации и желаемый оттенок лучше указать сразу.
Считаем листы отдельно от планок и метизов, чтобы в смете было видно, из чего складывается комплект. Для кровельных саморезов уточняем тип основания и включаем исполнение с прокладкой EPDM.
Перед отправкой уточняем, где машина сможет встать и хватит ли места для выгрузки длинных пачек. Если крыша разбита на несколько скатов, на упаковках указываем, к какому участку относится каждый комплект.
Сначала по проекту уточняют опоры и нагрузки, затем выбирают толщину стали и поверхность листа. Размеры скатов помогают составить карту раскроя заранее, чтобы сократить подрезку на крыше.

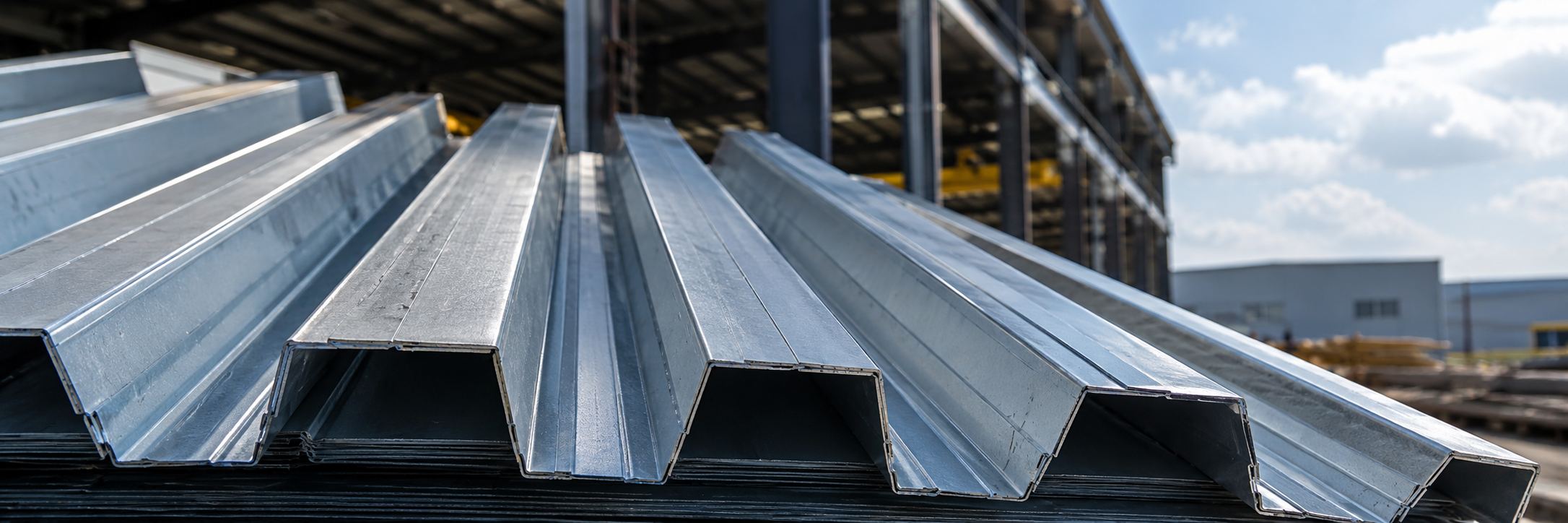

Серебристый лист с цинковым слоем подходит для хозяйственных построек, ангаров и складов, где цвет покрытия обычно не задан проектом.

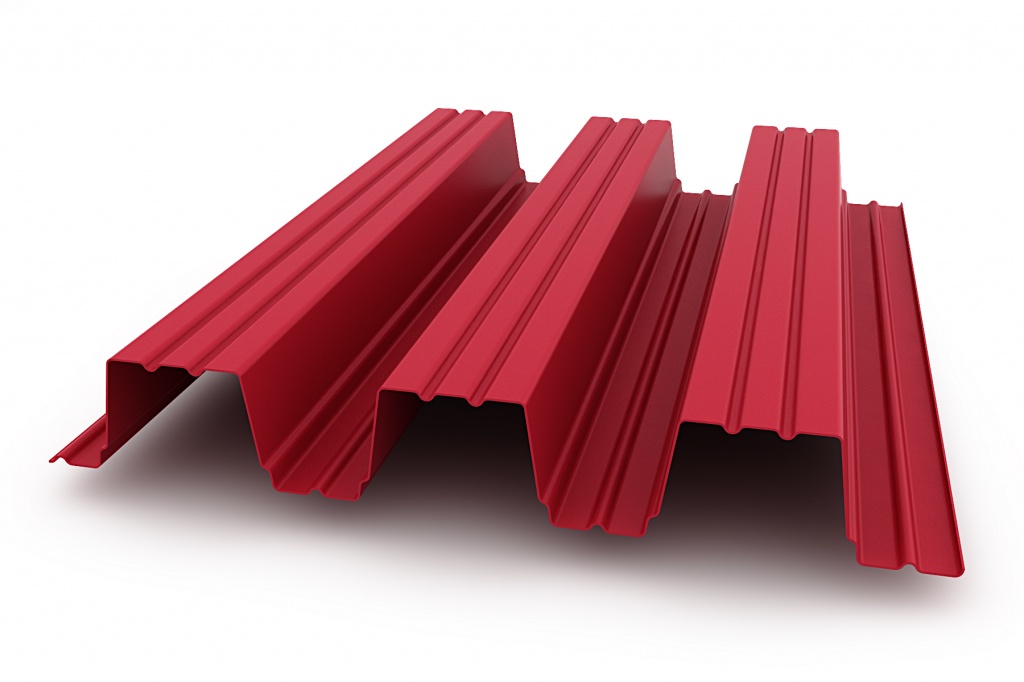

Цветной Н114 заказывают, когда кровля видна с земли и должна сочетаться с фасадом. Оттенок выбирают по RAL, а фактуру поверхности согласовывают вместе с защитным покрытием.
.jpg)
По чертежам узлов подбираем коньковые, торцевые и карнизные планки, а для внутренних углов ската считаем ендовы. Планки для открытых участков согласуем по цвету с настилом.

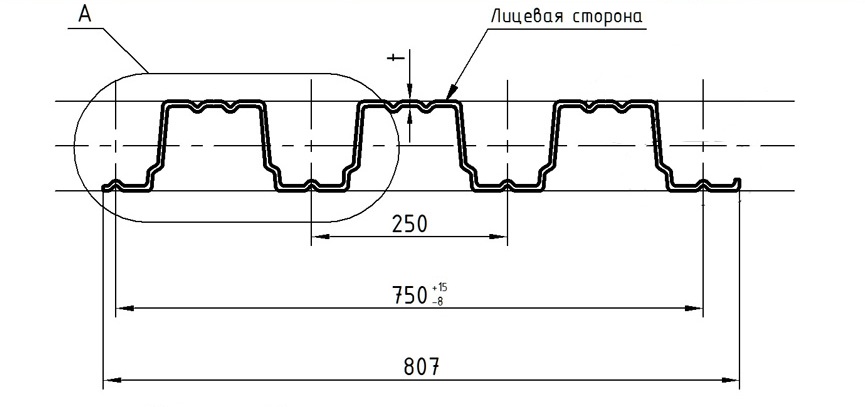

Гофра у этой марки поднимается на 114 мм. Для раскладки берут рабочую ширину листа, а для расчёта массы партии учитывают выбранную толщину стали. Остальные параметры собраны в таблице.
| Параметр | Значение |
|---|---|
| Тип изделия | Несущий кровельный профнастил |
| Назначение | Кровля, большепролетные перекрытия, несущие конструкции |
| Толщина (высота профиля) | 114 мм |
| Рабочая / Полная ширина | 600 мм / 750 мм |
| Длина | От 1 до 12 м (под заказ) |
| Толщина металла | 0.7 / 0.8 / 1.0 мм |
| Тип утеплителя | Лист работает как несущая часть кровельного пирога, утеплитель в его состав не входит |
| Плотность утеплителя | Не применяется |
| Теплопроводность | Не применяется |
| Покрытие | Цинковый слой или полимерное покрытие из гладкого либо матового полиэстера |
| Цвет RAL | Выбор по RAL, типовые коды 3005, 6005, 7024 и 9003 |
| Марка стали | 08пс, 08Ю, С250, С350 (ГОСТ Р 52246-2004) |
| Высота профиля / волны | 114 мм |
| Тип замка / соединения | Соседние листы соединяют саморезами с перекрытием одной волны |
| Вес | 7,4–10,5 кг/м² в зависимости от толщины стали |
| Пожарные характеристики | НГ (негорючий материал) |
| Диапазон эксплуатации | От -60°C до +80°C |
| Основание для крепления | Прогоны из металла или дерева, стропильная система |
| Тип крепежа | Саморезы для кровли 6,3 × 25 либо 6,3 × 38 мм с прокладкой EPDM |
| Шаг крепления | В нижнюю часть гофры через одну волну, если проектом не предусмотрен другой шаг |
| Нахлест | По ширине перекрывают не менее одной волны, по длине оставляют от 200 мм |
| Герметизация | Стыки уплотняют лентой либо составом для герметизации кровли |
| Условия хранения | Пачки в заводской упаковке складывают на ровную площадку под навесом |
| Ограничения по применению | Для скатов с уклоном менее 8° лист не рекомендуют применять без дополнительного уплотнения стыков вдоль и поперёк ската |
Высокая трапециевидная гофра придаёт листу жёсткость. Профиль рассматривают для настилов с увеличенным расстоянием между опорами. Допустимый пролёт определяют по нагрузкам и схеме опирания.

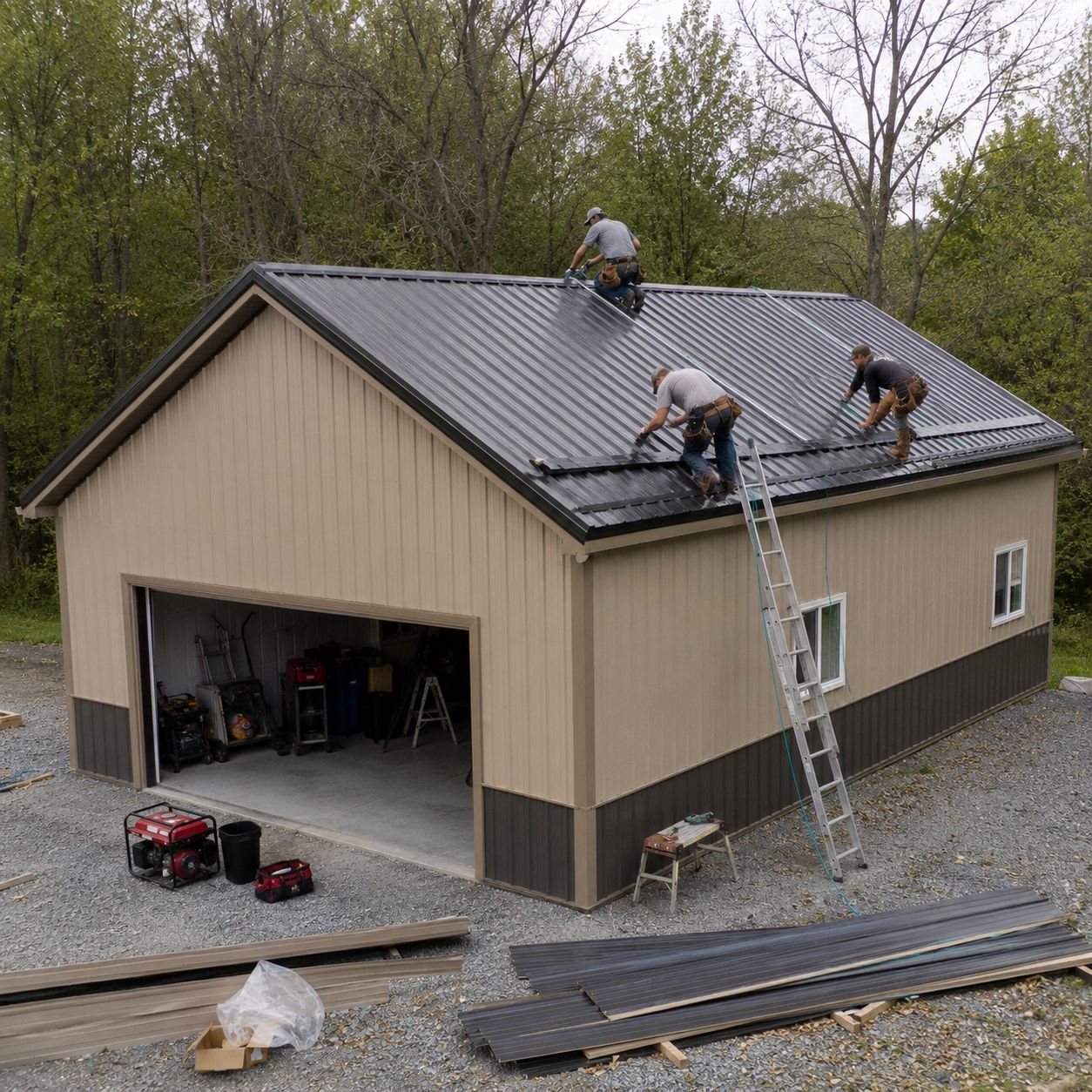

На складе или в ангаре Н114 может служить несущим настилом под следующие слои кровельной системы. Состав этих слоёв зависит от того, отапливается ли здание и какое покрытие заложено в проект.

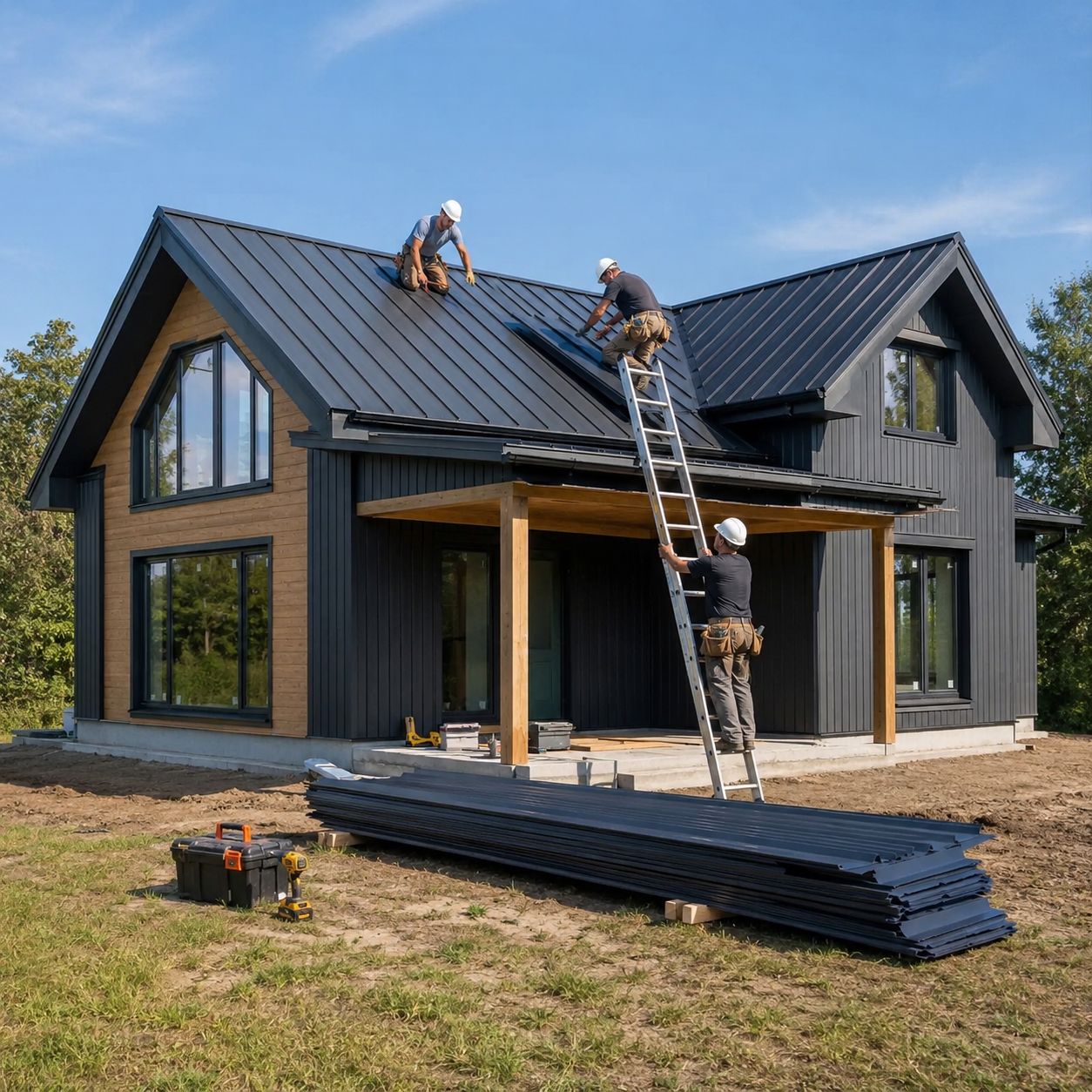

На скатах жилого дома, где требуется рисунок традиционной черепицы, металлочерепица может стать вариантом наружного покрытия.
На сумму заказа влияют расход стали на квадратный метр, покрытие и размеры заготовок. В большой партии затраты на настройку линии распределяются на большее число листов. Перевозку считаем отдельно по габаритам пачек и адресу выгрузки.
Перед укладкой проверяют плоскость опор. Если соседние прогоны стоят на разной высоте, лист может неплотно лечь на основание, а кромки будет сложнее совместить на нахлёсте.
Расстояние между прогонами берут из проекта. До раскладки листов проверяют отметки опор по всей ширине ската. Если на другой части здания предусмотрены фальцевые картины, примыкание двух покрытий прорабатывают отдельным узлом.
Резьбу самореза выбирают под стальной или деревянный прогон. Крепёж заводят перпендикулярно листу в точках, указанных на схеме. Прокладка EPDM должна прилечь к металлу равномерно, без перекоса.
После сверления с настила сметают металлическую стружку, чтобы она не царапала покрытие. Открытые после подрезки кромки защищают совместимым антикоррозийным составом.
До начала работ пачки укладывают на ровные подкладки в сухом проветриваемом месте. При перемещении следят, чтобы края листов не тёрлись об упаковку и соседние пачки.
В производство передаём ведомость, где для каждой позиции указаны длина, толщина стали, покрытие и код цвета. По этой же ведомости проверяем количество листов перед упаковкой.
Для расчёта пришлите план скатов с размерами, угол уклона и схему опор. По ним составим раскладку листов и перечень планок. Если в проект также входят сэндвич панели, их размеры и расположение учитываем отдельно.
На крупном объекте удобно выдавать материал бригаде по скатам или захваткам. Для этого пачки подписываем перед погрузкой, а кромки защищаем плёнкой и картонными уголками на время перевозки.
При сравнении смет сверяйте фактическую толщину стали, размеры гофры и условия гарантии. Позиции с одинаковой маркировкой могут отличаться исполнением и составом партии.
Стартовая цена — 865 руб. за квадратный метр. Для сметы уточняем объём партии, толщину стали и покрытие.
По Московской области доставка после выпуска занимает до 4 дней. Дату согласуем по адресу и размерам груза.
Партии принимаем от 50 м². Под заданные параметры заказа настраиваем линию профилирования.
После оплаты и утверждения спецификации выпуск обычно занимает до 2 дней. Для крупной партии дату готовности согласуем при расчёте.
Гарантийный срок — 15 лет при соблюдении правил монтажа и эксплуатации производителя. Условия гарантии предусматривают отсутствие механических повреждений.
Режем листы по размерам проекта в диапазоне от 1 до 12 м. Чтобы подготовить раскрой, укажите нужную длину и количество листов для каждого ската.
Отправьте в MAX чертёж крыши и адрес объекта. Если толщина стали, покрытие и цвет уже согласованы, приложите спецификацию. По этим данным рассчитаем объём партии, стоимость и дату доставки.
Саморезы подбирают по материалу прогонов и толщине металла. Для соединения отдельных металлических деталей в комплект при необходимости добавляют заклёпки.
