Кровельные сэндвич-панели из минеральной ваты-0.5/0.5, ширина 1200 мм, толщина 20 мм, RAL3020

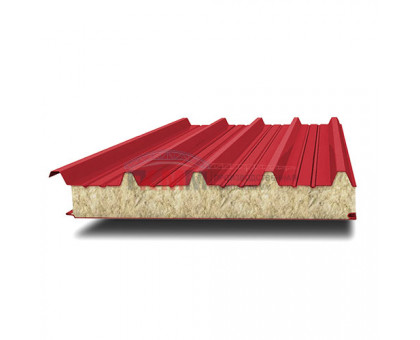

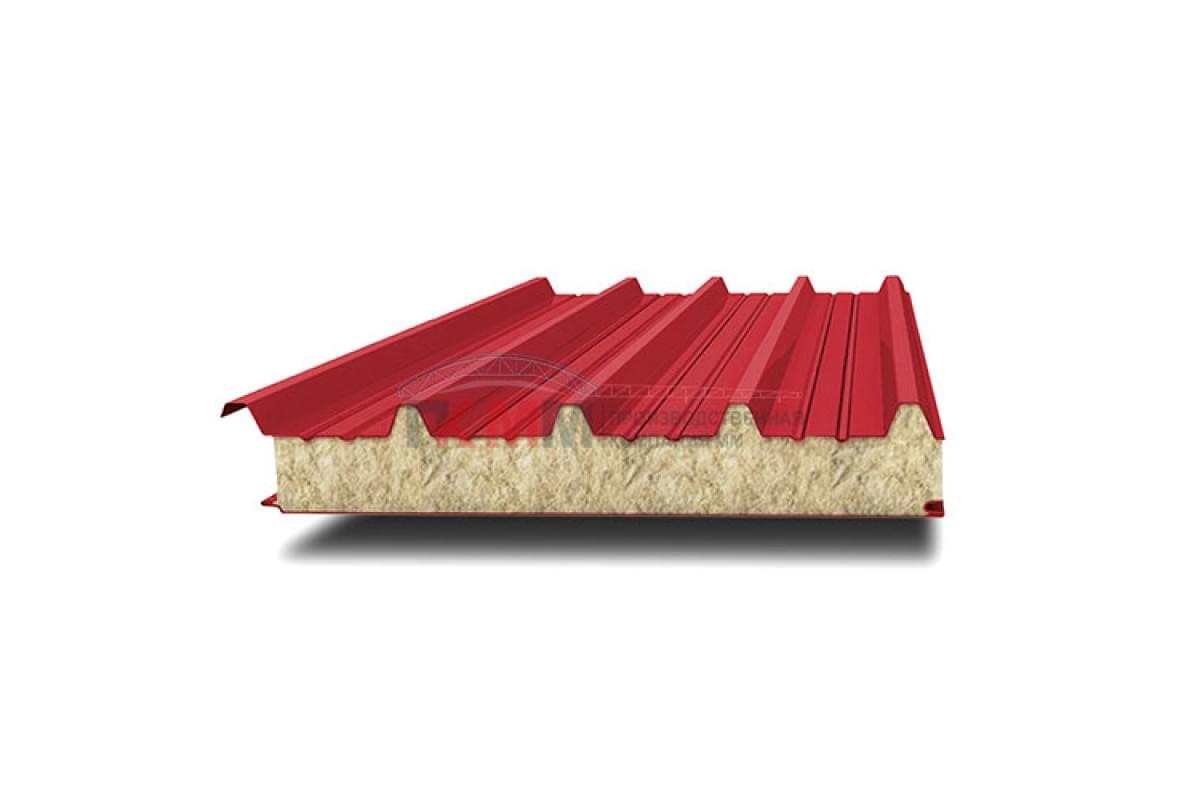

Большая площадь покрытия не делает укладку автоматически простой: расположение поперечных стыков нужно проверить заранее. Здесь предусмотрена кровельная панель с минераловатным заполнением: ширина 1200 мм, толщина 20 мм, облицовки 0.5/0.5 мм, RAL 3020. При установке рядом с парапетом заранее согласуют высоту поднятия гидроизоляционного узла и форму примыкающей планки.
Порядок комплектации
При ремонте отдельной зоны сравнивают геометрию замков со старым покрытием: одинаковый цвет ещё не означает совместимость. При размещении пачек на стройплощадке предусматривают ровное основание и защиту торцов от затекания воды. Не всякая деталь стандартной кровли подходит к радиусу или нестандартному углу; форму примыкания проверяют по чертежу.
Монтаж и обслуживание
- Предусмотреть защиту минераловатного сердечника в открытых торцах. Так уменьшают количество переделок.
- Зафиксировать положение поперечных швов на чертеже.
- Выделить элементы каждого ската отдельной маркировкой.
- Закрыть металл от стружки во время подрезки.
- Проверить прямолинейность крайних прогонов на каждом скате.
- Измерить длину каждого участка по факту. Так уменьшают количество переделок.
Расчёт покрытия
При резке на площадке нельзя допускать нагрева, повреждающего защитную отделку наружной поверхности. При оценке теплотехники учитывают не только минераловатный слой, но и стыки, крепёж и остальные элементы ограждения. Герметизацию у выступающих частей кровли рассматривают отдельно от герметизации продольного замка.
Устройство покрытия
- Проверить зазор и опирание у карнизного края.
- Предусмотреть осмотр стыков после завершения работ.
- Уточнить реальную перекрываемую ширину по документации.
- Обозначить места подрезки возле парапетов.
- Увязать размеры проходок с обрамляющими деталями. Так уменьшают количество переделок.
- Согласовать места крепления дополнительного оборудования.
В местах установки кровельного оборудования проверяют отдельные опорные решения; сама панель не заменяет несущую раму. У наклонной кровли важно понимать, где будут расположены поперечные соединения и как организуется водоотвод. В местах пересечения нескольких кровельных деталей число потенциальных путей протечки возрастает; последовательность сборки здесь важнее скорости.
Укажите тип прогонов и места крепления в проекте.
