RAL 8017
Коричневый для наружной оболочки.

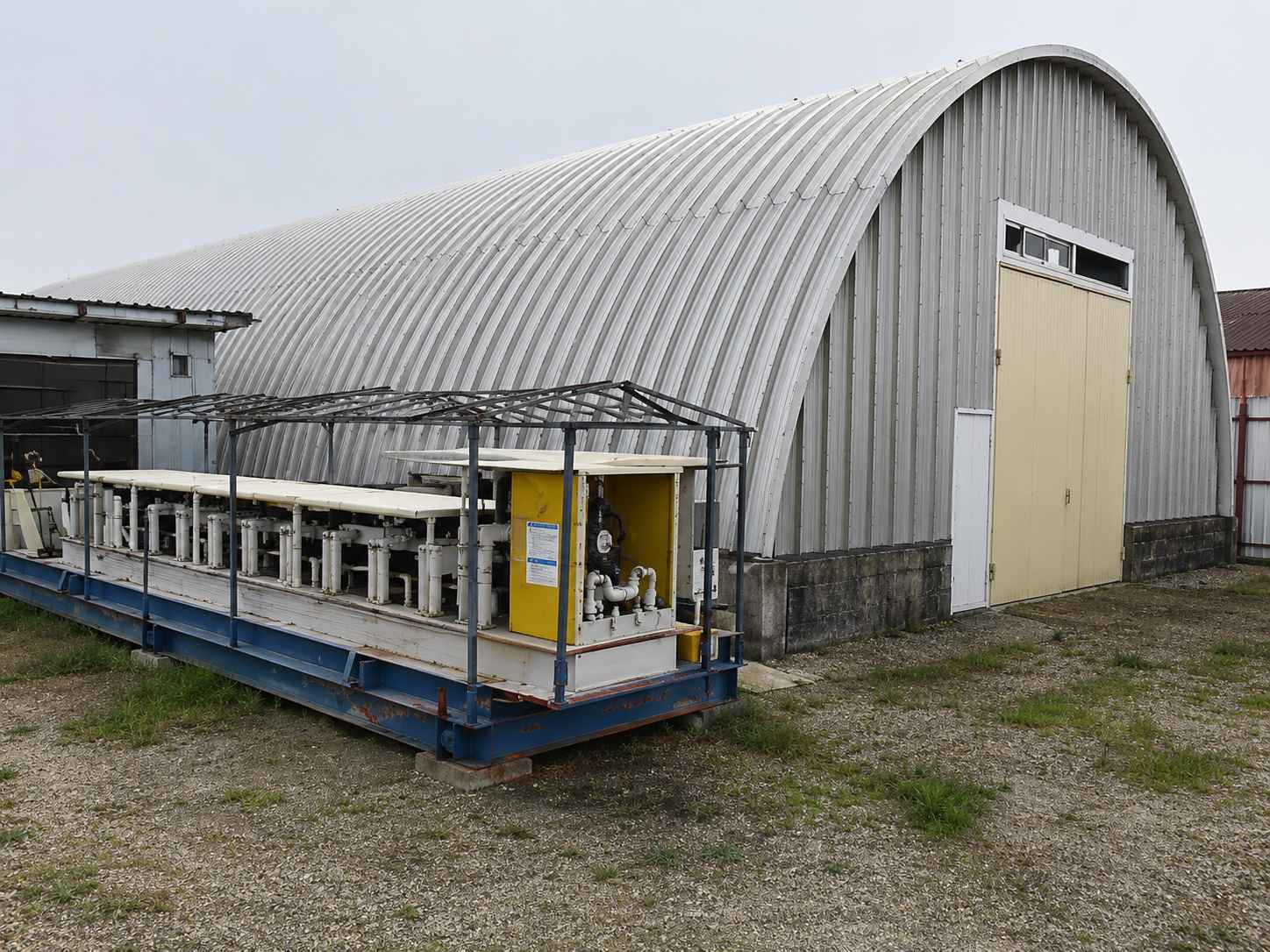

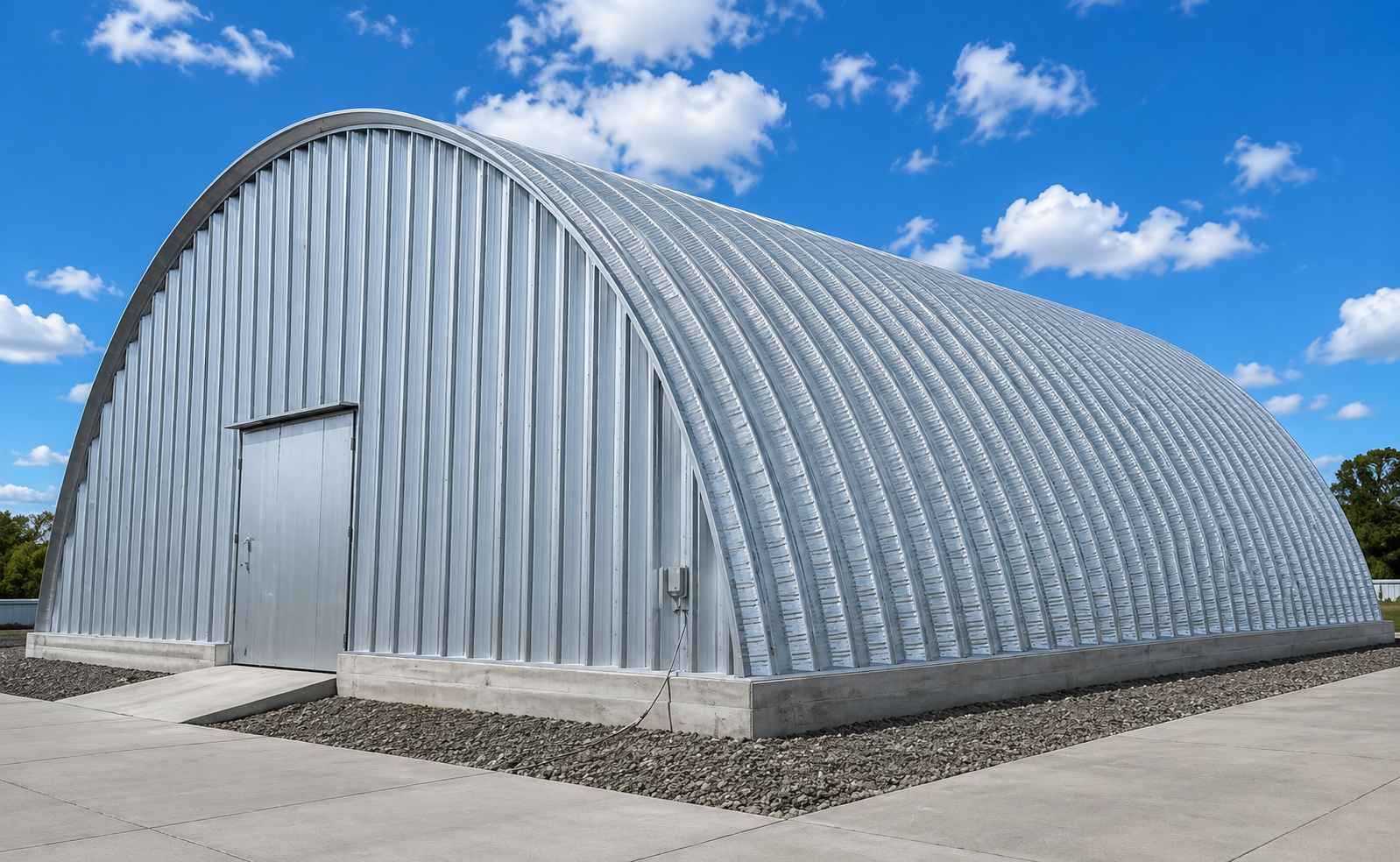

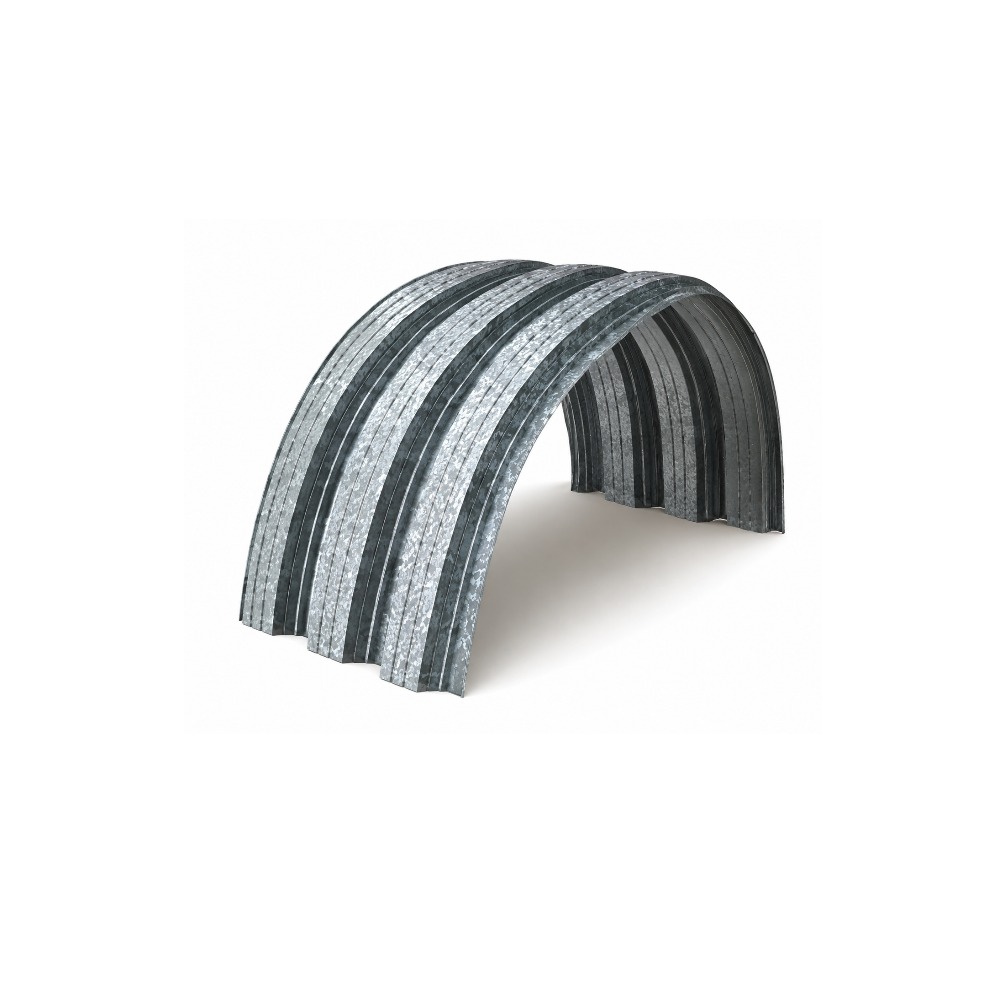

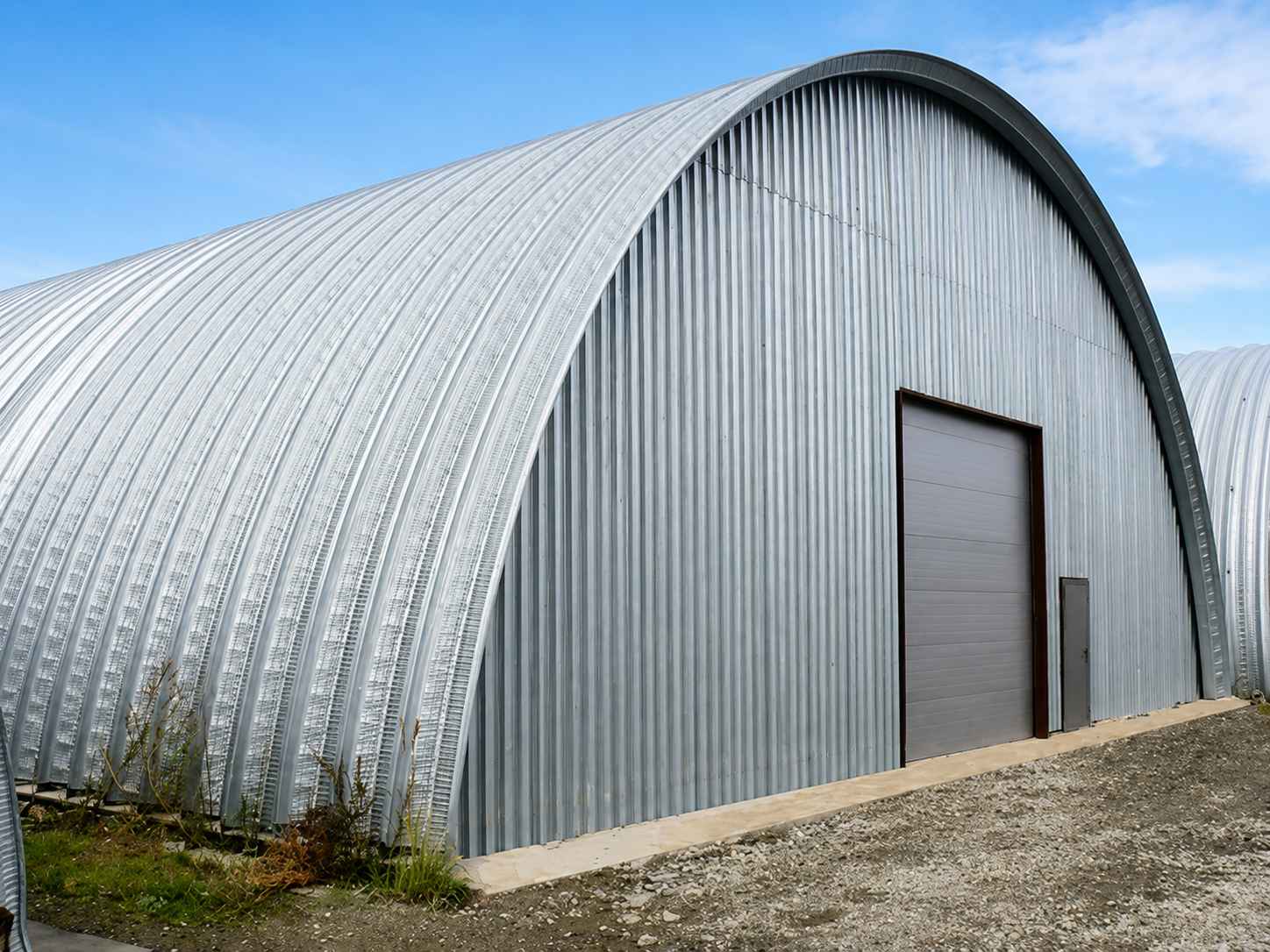

Арочный профнастил Н114ПГ для бескаркасных ангаров формирует несущий свод без промежуточных ферм. Для объекта в Москве рассчитываем радиус гиба, толщину стали, схему стыков и раскрой под габариты сооружения. Цена от 954 ₽/м²; изготовление 1–3 дня, доставка 4–5 дней, гарантия 20 лет, минимальный заказ — 10 штук или 50 м².

Уточняем ширину пролёта, высоту подъёма арки, назначение помещения, снеговой район и ветровые воздействия.
Согласуем радиус, прямые участки по краям и расположение продольных соединений. Радиус зависит от прокатной схемы.
Инженер проверяет прочность, устойчивость оболочки, местные зоны креплений и влияние технологических отверстий.
Составляем ведомость дуг с идентификаторами, длинами по развёртке и последовательностью сборки.
Фиксируем точки опирания, торцевые узлы, сопряжения с воротами и зоны герметизации. До начала сборки сверяем каждую партию с рабочими чертежами.
Размеры изделия: длина — от 0,5 до 20 м по индивидуальному заказу.
Общая ширина — 807 мм, рабочая — 750 мм, высота профиля — 114 мм.
Размеры изделия: длина — от 0,5 до 20 м по индивидуальному заказу.
Общая ширина — 807 мм, рабочая — 750 мм, высота профиля — 114 мм.
Размеры изделия: длина — от 0,5 до 20 м по индивидуальному заказу.
Общая ширина — 807 мм, рабочая — 750 мм, высота профиля — 114 мм.
Оцинкованная основа и полимерный слой подбираются по коррозионной среде. Цвет не меняет расчётную прочность арки.
Коричневый для наружной оболочки.
Тёмно-зелёный оттенок.
Графит для промышленных зданий.
Декоративный вариант согласуется отдельно.
Антрацитовый тон.
Светлая поверхность.
Тёмно-красное исполнение.
Коричнево-серый оттенок.
Нейтральный промышленный серый.



Итоговая калькуляция зависит от металлоёмкости, дуговой геометрии и набора узлов. Для сравнения предложений запрашивайте одинаковую ведомость.
Передайте чертёж пролёта и схему арок: подготовим спецификацию с проверяемыми параметрами для Москвы.
В отличие от обычного плоского листа, продольно-гнутый элемент работает в составе пространственной системы. Связь между дугами, опорный контур и торцевые диафрагмы учитываются совместно. Для исходного выбора удобно изучить профнастил и затем проверить, почему прямолинейный профиль нельзя автоматически заменить арочным.
Самонесущая оболочка передаёт усилия на опорные узлы по криволинейной траектории. Это требует расчёта устойчивости системы при несимметричном снеговом мешке и ветровом отсосе. Разная стрела подъёма изменяет распор и реакции опор. Одной ширины здания для технического задания недостаточно.
В местах установки ворот, вентиляционных каналов и световых проёмов непрерывность силового контура нарушается. Каждое отверстие следует обрамлять элементами, предусмотренными конструктором. Самовольный вырез гофров на площадке снижает жёсткость и может сделать ранее выполненный расчёт неприменимым. Уточняйте также технологию подведения дуг к торцевым стенам и допустимые монтажные отклонения.
| Параметр | Н114ПГ для бескаркасных ангаров |
|---|---|
| Тип | Несущий продольно-гнутый стальной профлист |
| Высота гофра | 114 мм (обозначение профиля) |
| Толщина стали | 0,65–1,2 мм, по варианту каталога |
| Полная ширина | 807 мм |
| Рабочая ширина | По схеме продольного стыка |
| Длина | 0,5–20 м, с проверкой транспортабельности дуги |
| Радиус изгиба | По техническому заданию и возможностям проката |
| Основа | Сталь с защитным цинковым слоем; марка по сертификату |
| Покрытие и цвет | Полиэстер, в том числе RAL 8017, 3005, 7024; остальные по согласованию |

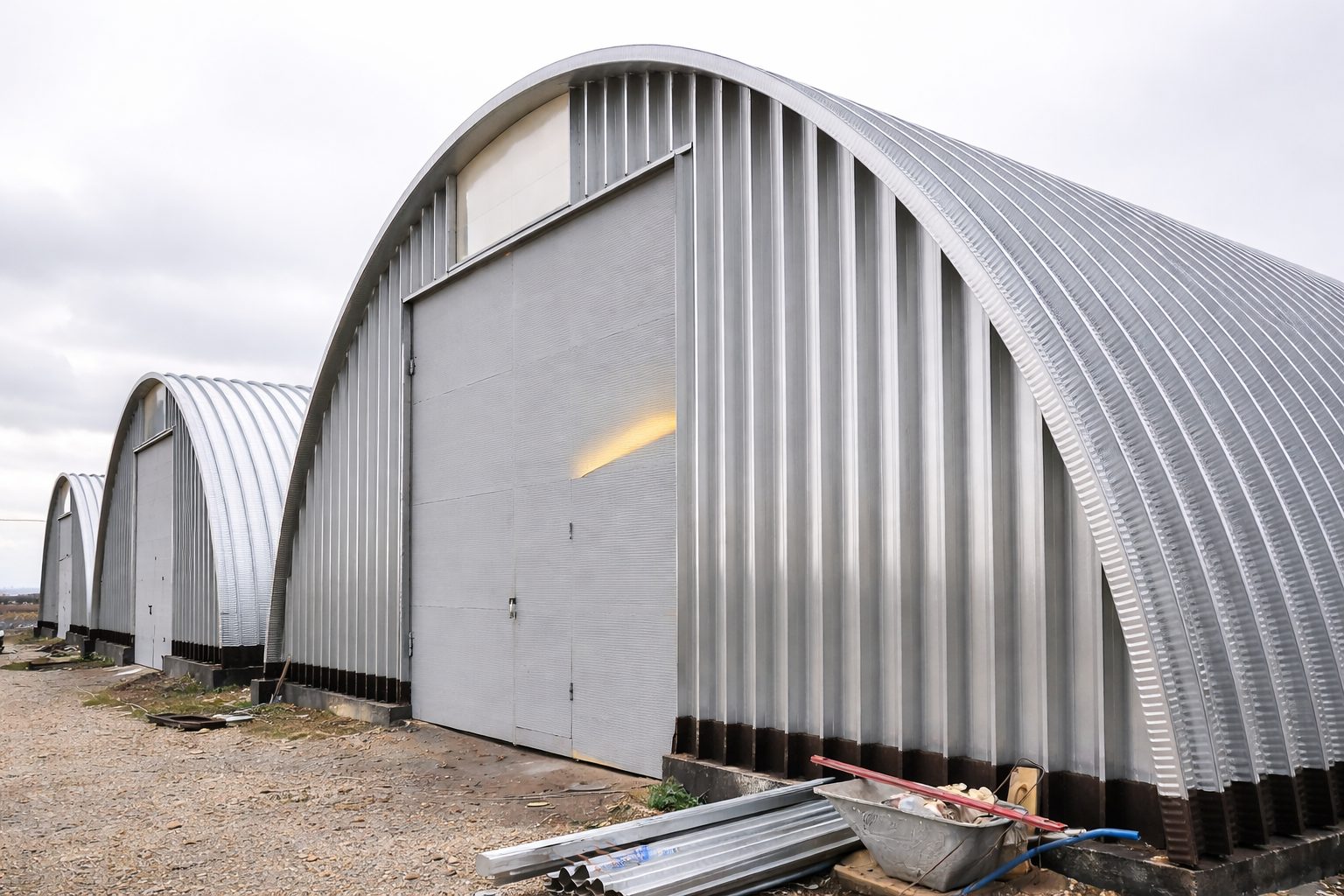

| Соединение | Продольный нахлёст с расчётным креплением |

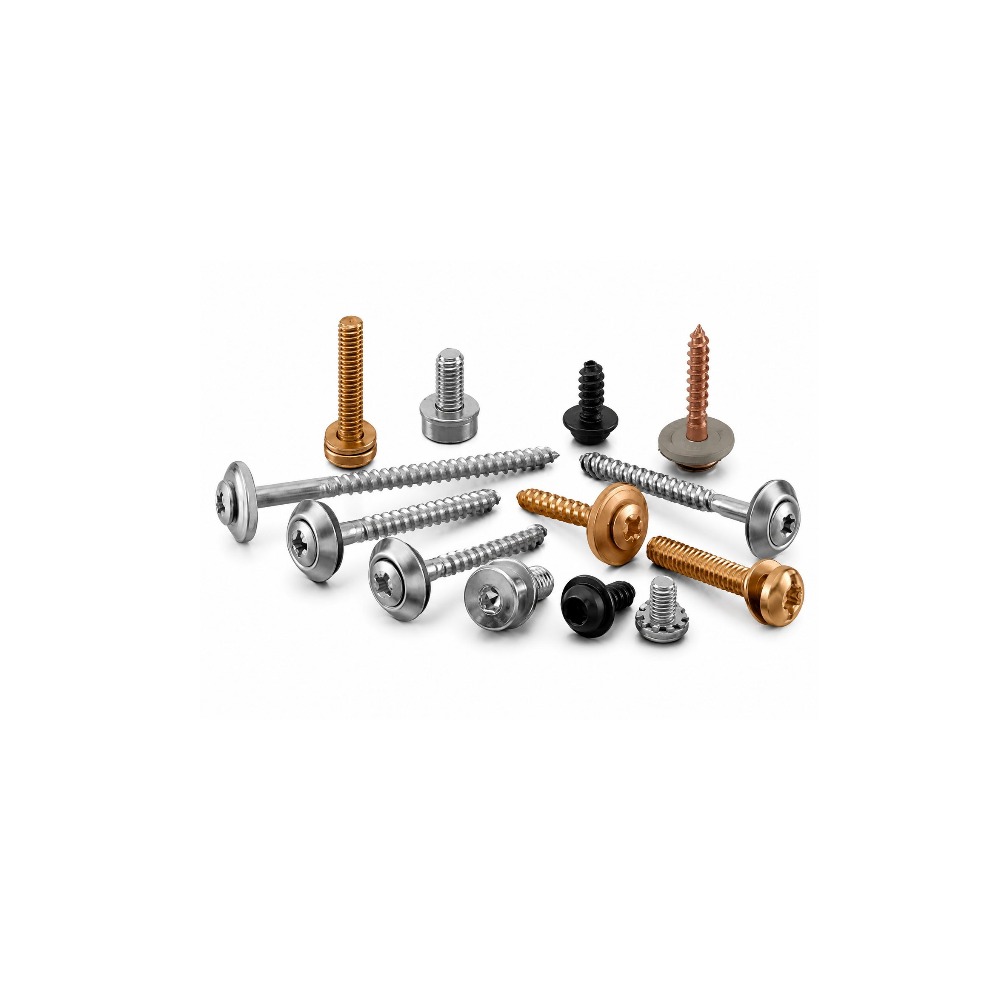

| Крепёж и шаг | По проекту, с учётом сдвига и отрыва |
| Герметизация | Уплотнители и герметик по узлу |
| Вес | Зависит от фактической толщины и раскроя |
| Утеплитель, плотность, теплопроводность | В однослойном профлисте отсутствует |
| Пожарные и температурные показатели | По документам на конкретное покрытие и конструкцию |
| Хранение | На ровных опорах, без воды между листами и повреждения кромок |
До подъёма элементов проверяют отметки фундаментов, прямолинейность опорных линий и положение закладных. На пробной паре дуг контролируют совпадение гофров в стыке: принудительное стягивание несовместимых кромок оставляет остаточные напряжения. Для затяжки метизов используют усилия из проектной документации; произвольное увеличение момента повреждает шайбу и полимерный слой.
Покрытие из тонколистовой стали без отдельного теплоизоляционного контура не обеспечивает необходимую теплозащиту отапливаемого помещения. При необходимости предусматривают самостоятельный слой утепления, пароизоляцию со стороны тёплого воздуха и вентиляцию подкровельной зоны. Решение должно учитывать риск конденсации на холодном металле, а также возможность осмотра герметизированных соединений.
Для арки важны не только вертикальные реакции, но и горизонтальный распор. Основание и анкеровка должны воспринимать оба компонента без недопустимых перемещений.
Если архитектура требует иного шва, рассматривают арочную фальцевую кровлю с самостоятельной проверкой основания и технологии устройства.
Особое внимание уделяют коньковой зоне, торцам, проходкам и конденсату. Ошибка в ориентации нахлёста или прокол гидроизоляции способна вызвать протечку раньше износа металла.
При больших воротных проёмах, подвесном оборудовании и нестандартных нагрузках бескаркасная оболочка может потребовать дополнительных элементов либо другого конструктивного решения.
Уточняйте складскую доступность выбранной толщины; дуги с заданным радиусом обычно привязаны к индивидуальной ведомости.
Приложите план, разрез, требуемый радиус, расчётные нагрузки и размеры проёмов. Эти данные позволяют сопоставить спецификацию с проектом.
Нет. Изменение кривизны влияет на усилия и работу стыков, поэтому геометрию утверждают вместе с конструктором.

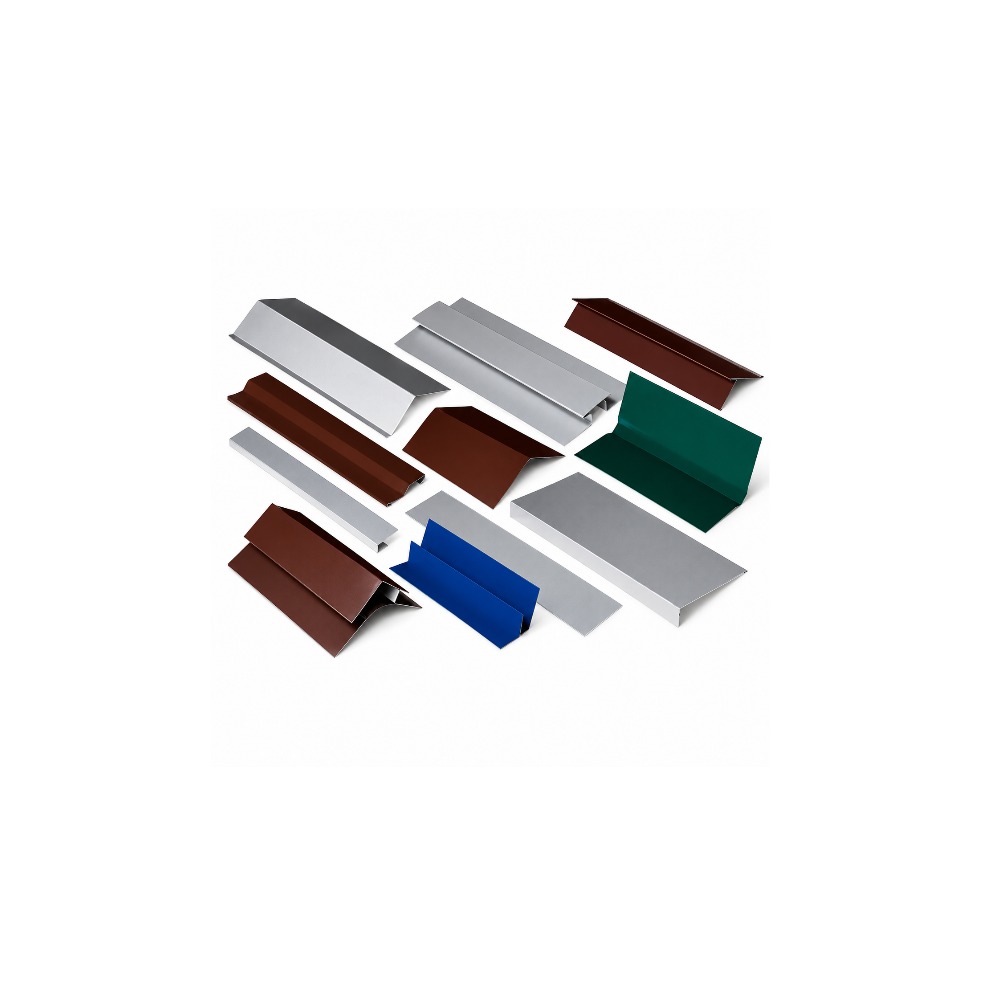

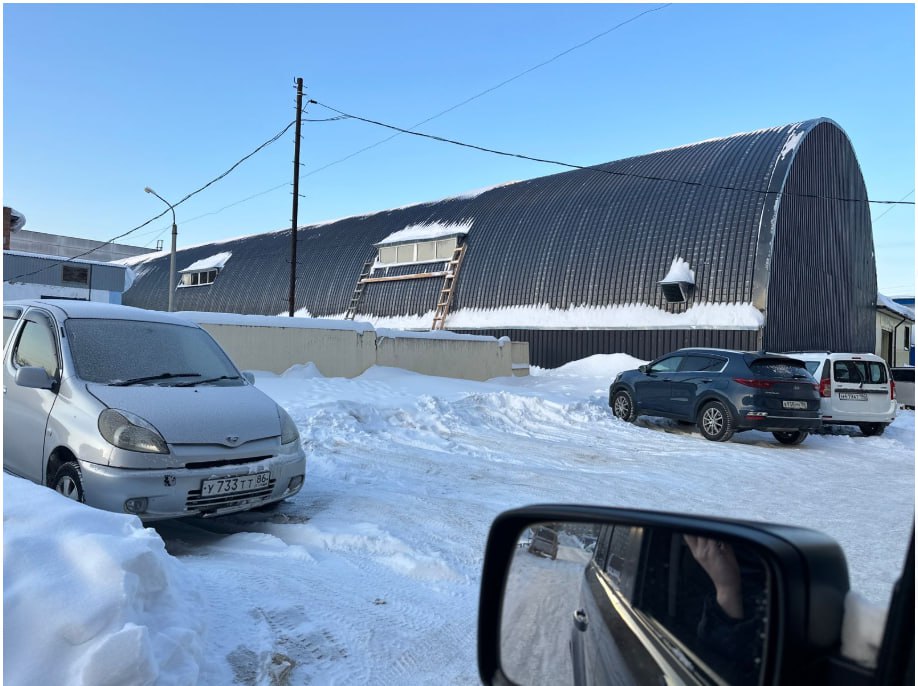

В проектную ведомость включают дуги, крепёжные элементы, торцевые детали, уплотнения и узлы примыкания. Состав зависит от конструкции.
Для технологической линии чаще рассматривают арочный профнастил для укрытий конвейеров с иными габаритами и требованиями доступа.
Сверяют маркировку, толщину, покрытие, радиус, длину развёртки, комплектность и отсутствие повреждений оцинкованного слоя.
